При включении в трехфазную сеть мощных однофазных нагрузок появляется несимметрия токов и напряжений. Типичным видом таких нагрузок в промышленности является сварочное оборудование, индукционные печи, тяговые подстанции железнодорожного транспорта, электрифицированного на переменном токе. При этом ухудшается качество электроэнергии и увеличиваются потери энергии [2]. Имеется ряд схем симметрирующих устройств, но накопительный элемент в них чаще всего емкостного типа. Однако современная элементная база позволяет использовать индуктивные накопители энергии. Любую несимметрично загруженную систему можно представить в виде трех систем, систем нулевой, прямой и обратной последовательности фаз [1]. Именно обратная последовательность фаз характеризует степень несимметрии в системе и может быть использована в качестве задающего сигнала для симметрирующего устройства, нормализующего характеристики питающей сети.

По нашему мнению, информации о способах получения управляющих сигналов для симметрирующих устройств, в частности на основе токов обратной последовательности, крайне мало, и данная работа призвана несколько улучшить существующее положение дел.

Соотношения для токов обратной последовательности

Система обратной последовательности состоит из трех векторов , , , равных по величине, угол сдвига между которыми составляет 120°. Причем вектор опережает на 120°.

(1.1)

где ,

Для трехпроводной сети при заданных несимметричных токах нагрузки , , токи обратной последовательности фаз , , равны:

(1.2)

(1.3)

(1.4)

В любой момент времени сумма токов в трехфазной системе равна нулю (справедливо как для прямой так и для обратной последовательности токов) или , следовательно, один из них равен сумме двух других не только векторно, но и по мгновенным значениям. Согласно этим соображениям можно получить 6 вариантов, которые иллюстрирует таблица 1. Границами вариантов являются переходы токов через нуль. Все варианты в таблице 1 расположены определенным образом: такое чередование знаков фаз характерно для обратной последовательности тока, считая, что при ток
переходит через нуль [3].

Таблица 1

Возможные случаи соотношения токов

Способ получения управляющих сигналов для системы управления симметрирующим устройством на основе токов обратной последовательности

Рассмотрим способ получения управляющих сигналов соответствующих токам обратной последовательности , , по соотношениям (1.2-1.4) при реализации его на микроконтроллере, работающем с частотой 12,6 кГц. В трехфазной сети без нулевого провода промышленной частоты за один период тока (при ) измеряются мгновенные значения токов нагрузки , , − 252 измерения за период. Для каждого из токов нагрузки создается одномерный массив размерностью 253 элемента. Измеренные токи нагрузки сохраняются в соответствующем ему одномерном массиве. Такие массивы данных можно рассматривать как циклический буфер, при переполнении массивов в них последовательно записываются новые мгновенные значения токов нагрузки , , .

Далее для получения токов обратной последовательности , , по соотношениям (1.2-1.4) из массива данных извлекаются значения токов нагрузки, соответствующие тому оператору трехфазной системы, на который в соотношении (1.2-1.4) умножается ток нагрузки. Например, чтобы получить выражение из соотношения 1.2, необходимо вектор повернуть против часовой стрелки на угол 240° или по часовой стрелке на 120°. Если бы за период тока проводилось 360 измерений, то выражение можно было получить, извлекая из циклического буфера измерение тока нагрузки , если в данный момент производится измерение или последующее измерение тока . На всех измерениях тока до измерения выражение можно было бы получить, извлекая из циклического буфера измерение тока . Здесь под измерением понимается измерение тока в прошедшем периоде тока нагрузки .

Но так как за период тока проводится только 252 измерения, то оператор трехфазной системы будет соответствовать извлечению из буфера данных измерения в текущем периоде тока нагрузки. Оператору трехфазной системы соответствует извлечение из циклического буфера измерения в текущем периоде тока нагрузки или измерения в прошедшем периоде тока нагрузки.

Например, выражение из соотношения 1.2 получается извлечением из циклического буфера измерения , начиная с измерения тока , или извлечением из циклического буфера измерения в остальных случаях.

Аналогично, для получения выражения из соотношения 1.2 необходимо извлечь из циклического буфера измерение тока на измерении и последующих измерениях тока . На всех измерениях до измерения выражение из соотношения 1.2 получается извлечением из циклического буфера измерения (измерение предыдущего периода тока ).

Таким образом, токи обратной последовательности , , вычисляются после каждого измерения токов нагрузки , , – 252 измерения за 20 мс, т. е. частота измерений 12,6 кГц. Это дает возможность симметрирующему устройству мгновенно реагировать на изменение несимметричной нагрузки в ходе производственного процесса.

Практическая реализация способа получения управляющих сигналов

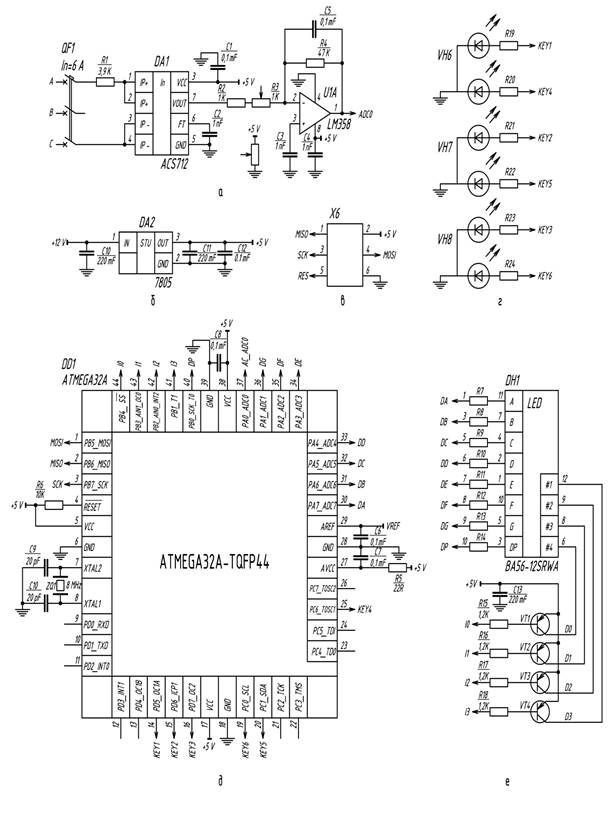

На рисунке 1 представлена электрическая схема блока переключения транзисторов, где на рисунке 1a QF1 − вводной трехфазный автоматический выключатель, R1 − резистор (однофазная нагрузка), ACS712 − датчик тока [6], LM358 – усилитель; на рисунке 1б LM7805 − регулятор положительного напряжения 12/5 В; на рисунке 1в X6 – выход программатора; на рисунке 1г VH 6,7,8 – светодиодные индикаторы; на рисунке 1г ATMEGA32A-TQFP44 − микроконтроллер [7]; на рисунке 1д DH1 – цифровой индикатор. К отходящим фазам A, C трехфазного вводного автомата QF1 подключен резистор R1, на котором датчиком ACS712 измеряется ток и далее через схему усиления LM358 передается микроконтроллеру ATMEGA32A-TQFP44. Мгновенное значение тока отображается на цифровом индикаторе DH1. Микроконтроллером в соответствии с управляющей программой на языке ANSI C [5] вычисляются токи обратной последовательности и вырабатываются управляющие воздействия на IGBT-транзисторы KEY1-6. На макетной плате сделаны выводы KEY1-6 для соответствующих транзисторов. Осциллограммы управляющих сигналов с выводов KEY1-6 приведены на рисунках 2а-б.

Из рисунка 2а-б видно, что в момент времени мс длится вариант 1 из таблицы 1. Системой управления [4] формируется управляющий сигнал на включение транзистора №6 (рисунок 2е), переключение транзисторов № 1 (рисунок 2а) и № 2 (рисунок 2б) для потребления тока из фаз А и B и отдача в фазу С. Далее последовательно происходит формирование управляющих сигналов в соответствии с другими возможными соотношениями токов из таблицы 1.

Рис. 1. Тестовая схема блока переключения транзисторов симметрирующего устройства

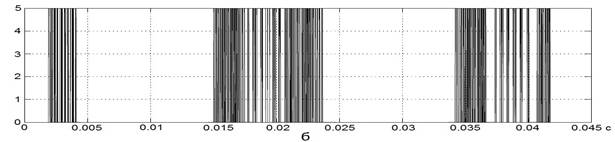

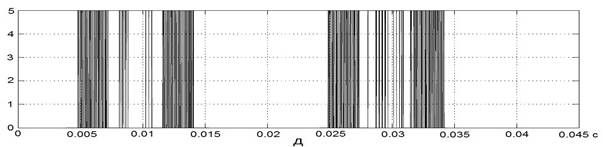

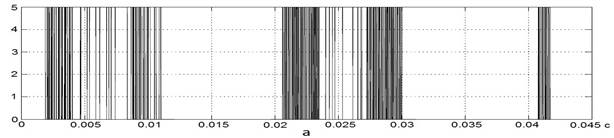

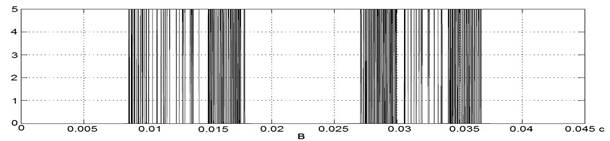

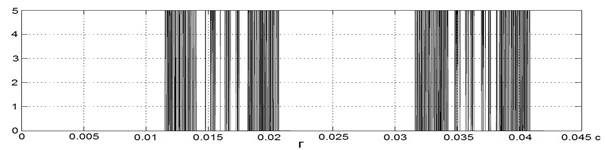

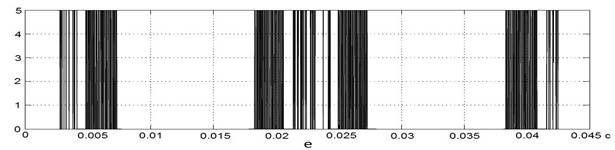

Рис. 2. Осциллограммы формы управляющих сигналов микроконтроллера за 0,045с («5» – включено, «0» – выключено) для KEY1-6 на рисунке 1 (а-1, б-2, в-3, г-4, д-5, е-6)

В ходе экспериментального исследования получены осциллограммы управляющих сигналов на основе вычисленных токов обратной последовательности. Данные управляющие сигналы далее поступают на драйверы IGBT-транзисторов, которые осуществляют управляемый энергообмен между сетью и дросселем. Изложенный выше способ получения управляющих сигналов подтвердил свою работоспособность и высокое быстродействие.
