Основную массу заготовок в машиностроении получают различными методами литья. Качество литых заготовок во многом зависит от правильно спроектированной литниковой системы. Причем полученные отливки могут ощутимо различаться по массе, геометрии, точности и применяемому сплаву. Методика расчета литниковых систем для разных сплавов и способов литья разрабатывалась разными специалистами, поэтому в литературе можно найти множество рекомендаций, эмпирических зависимостей и номограмм, позволяющих определить приблизительные размеры каналов литниковой системы. Затем проводится гидравлический расчет системы, и размеры корректируются. Такой расчет сопряжен с рядом трудностей, таких как отсутствие данных о некоторых гидравлических сопротивлениях и механизме отбора жидкости из коллектора.

Экспериментальный поиск данных коэффициентов на жидком металле затруднен: необходимо обеспечение безопасности эксперимента, применение дорогостоящей оснастки, также проблематично поддерживать постоянный напор жидкого металла. Поэтому имеет смысл для поиска значений коэффициента гидравлического сопротивления проводить заливку лабораторного стенда водой [3; 4].

Целью данной работы является произвести моделирование заливки стенда водой, определить примерное распределение скоростей в питателях, оценить величину расхода литниковой системы.

Методика проведения эксперимента

Одним из часто используемых типов литниковых систем является L-образная система. В общем случае такая система состоит из чаши или воронки 1, стояка 2, коллектора (шлакоуловителя) 3, причем поток из стояка в коллектор направляется только в одну сторону, и нескольких питателей 4 (рис. 1).

Рис. 1. L-образная система

Представляет интерес распределение скоростей потока в питателях, осуществляющих последовательный отбор жидкости из коллектора. Для получения наиболее точных результатов необходимо обеспечить постоянный напор как в самом стенде для исследования, так и в его модели.

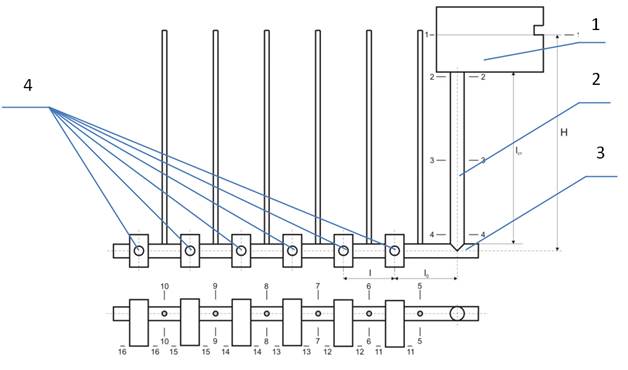

Для изучения течения потока в L-образной литниковой системе был спроектирован стенд. Схема стенда представлена на рис. 2 [1; 2]. Стенд состоит из чаши 1, стояка 2, коллектора 3 и питателей 4, имеющих одинаковые поперечные сечения. В чаше есть специальная щель для слива избытков жидкости, что позволяет поддерживать напор H = 0,362 м постоянным. Продольные оси питателей и коллектора находятся в одной плоскости. Литниковая система к началу эксперимента полностью заполнена водой.

Рис. 2. Схема стенда [1]

Для данной ЛС длина стояка l_ст = 0,257 м, длина каждого питателя l_п = 0,0495 м, расстояние между питателями l = 0,119 м, расстояние от стояка до первого питателя l₀ = 0,122 м. Диаметры питателя, коллектора и стояка: d_п = 0,00903 м, d_к = d₅ = d₆ = d₇ = d₈ = d₉ = d₁₀ = 0,01603 м, d_ст = d₂ = d₃ = d₄ = 0,02408 м. Внутренний диаметр литниковой чаши равен 0,272 м, высота воды в чаше - 0,1015 м. Площади сечений питателя, коллектора и стояка, соответственно: S_п = 64,042073·10^-6 м², S_к = 201,816620·10^-6 м², S_ст = 455,410300·10^-6 м² [1]. Для проведения численного моделирования была изготовлена 3D-модель стенда, которая содержит резервуары для слива избытков жидкости 5 (рис. 3). Они позволяют избежать вдавливания жидкости при моделировании, которое происходит, если задать расход потока на входе в чашу больше расхода на выходе из питателей.

Рис. 3. 3D-модель литниковой системы

Результаты исследования и их обсуждение

Результат моделирования представлен на рис. 3 и в табл. 1. На рис. 3 получена картина распределения скоростей по коллектору и питателям, причем видно, что скорость наиболее удаленного от стояка питателя - VI - выше, чем у ближнего - I (v_IV/v_I ≈ 1,78 при расчетном отношении 1,85). В таблице 1 представлены результаты расчетов [1] и моделирования, где v_I, v_II, v_III, v_IV - скорость на выходе из соответствующего питателя.

Таблица 1

Скорости потока и расход на выходе из питателей

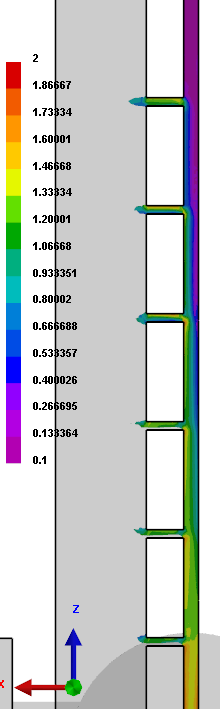

Рис. 4. Результат моделирования, м/с

Выводы

Полученный результат практически совпадает с расчетными значениями [1]. Из вышесказанного можно сделать вывод, что использование продуктов для численного моделирования не ограничено случаями получения простых отливок и стандартными ситуациями. При корректно заданных параметрах моделирование может применяться для предварительной оценки характеристик лабораторных стендов и других случаев, когда требуется поддерживать достаточно точную величину напора.
