AN ARCHITECTURE OF VIRTUAL LEARNING LABORATORY INTEGRATED WITH SYSTEM PACS

Nguen Kh.K. 1
1 Department of electronic computing machines, Belarusian State University of Informatics and Radioelectronics
В статье предлагается архитектура обучающей виртуальной лаборатории, интегрированной с расширенной системы архивации и передачи изображений – APACS. Система APACS была реализована нами на основе СОА (сервис-ориентированная архитектура) с целью увеличения возможностей PACS (Picture Archiving Communication System) для телемедицины. На основе стандарта дистанционного обучения IMS-LD (IMS Learning Design) и СОА разработана и представлена в виде демо-версии виртуальная лаборатория по обучению врача-рентгенолога диагностике заболеваний головного мозга. Целью предлагаемой виртуальной лаборатории является расширение возможностей обучения врачей-радиологов на основе современных ИТ подходов. Для этого система APACS дополняется модулями системы дистанционного обучения. Для организации сценария обучения предлагается использовать спецификации открытого обучения IMS-LD, разработанные организацией IMS Global Learning Consortium.
The problem of the phenomenology of media culture as the new reality of the modern information society is discussed. It is noted that the changes taking place in the information space have irreversible and natural character. It is proved that the new trends in the information space act as a denial of shapes, models and patterns of behavior in society. The most developed scientific approaches to categorizing the phenomenon of "media culture" are given. The multi-dimensional sense of the concept of "media culture" is disclosed. A generalized description of a modern, professional activities and the essential features of a professional are shown. Terms of data and empirical observations showing that vocational education is not always respond adequately to the challenges of the information age are given. Proved that it doesn’t help to the formation of the qualities and skills of specialists capable to self-realization in today´s media culture. The possibility of transformation of risks and challenges of contemporary media culture in the of professional and personal development is suggested.
PACS
Virtual learning lab
Service-oriented architecture.

Введение

В настоящее время во многих медицинских учреждениях широко применяется система PACS (Picture Archiving Communication System) [5], предназначенная для хранения и использования медицинских изображений. Экономическая составляющая использования PACS состоит в сокращении затрат, связанных с хранением и обработкой пленок, ускоренным поиском данных, возможностью быстрого коллективного доступа к данным. Для изображений в системе применяется формат DICOM [10]. В этом формате наряду с изображениями хранятся персональные данные пациента и его история болезни.

С целью увеличения возможностей PACS нами было реализовано ее расширение на основе СОА. Были добавлены три компоненты, одна из них Сервисная шина, необходима в архитектуре СОА, а две другие реализуют функции Консультант и Консилиум. Они формализуют удаленное обращение к консультанту и организацию консилиума для уточнения диагноза пациента и мониторинга хода лечения. Новая система названа APACS.

Одной из перспективных современных форм организации и проведения совместных научных исследований и удаленного обучения является создание виртуальных лабораторий (ВЛ) удаленного доступа. Возможностей современных компьютерных сетей вполне достаточно для одновременного обмена научной информацией, совместных исследований и электронного обучения.

В настоящей статье предлагается архитектура обучающей ВЛ удаленного доступа исследования медицинских изображений, интегрированная c системой APACS на основе СОА архитектуры. Целью предлагаемой ВЛ является расширение возможностей обучения врачей-радиологов на основе современных ИТ подходов. Для этого система APACS дополняется модулями системы дистанционного обучения. Для организации сценария обучения предлагается использовать спецификации открытого обучения IMS-LD (IMS Learning Design), разработанные организацией IMS Global Learning Consortium [8].

Материалы и методы исследования

Многочисленные стандарты и спецификации для поддержки построения электронных обучающих систем предлагались различными организациям, такими как AICC, ADL, IMS, ARIADNE, IEEE, ISO и т.д. Организация IMS Global Learning Consortium в своих спецификациях описывает требования к используемым в обучении материалам, к компоновке учебных материалов и к реквизитам участников процесса обучения. Деятельность организации направлена на разработку абстрактной модели для систем электронного обучения – IAF (IMS Abstract Framework) и уточнения спецификаций обучающей системы.

Для проектирования архитектуры педагогической части представляемой здесь ВЛ за основу была выбрана модель IAF со спецификациями IMS-LD (LMS Learning Design).

Модель IAF-IMS для систем электронного обучения

Рис. 1. Трехслойное представление модели IAF

В модели IAF система формируется из совокупности сервисов, в IAF можно выделить три базовые программные компоненты [6], изображенные на рис. 1.

Прикладные сервисы представляют набор сервисов для выполнения функций, определенных процессами электронного обучения. Один прикладный сервис может использовать несколько общих сервисов. Общие сервисы не имеют жесткой привязки к предметной области и применимы в широком диапазоне, они могут функционировать вне системы. Примеры таких сервисов: аутентификация и авторизация пользователя, поиск информационных ресурсов, обращение к базам данных и т.п. Инфраструктура в IAF аналогична роли интерфейса в программной системе.

В абстрактной модели IAF для реализации сервисов и построения соответствующих привязок применяются открытые стандарты и протоколы, это XML для базового формата представления данных; WSDL для описания функциональности сервисов; SOAP как общий механизм обмена сообщениями; HTTP и HTTPS (HyperText Transmission Protocol Secure) в качестве базовых транспортных протоколов. Эти общепринятые стандарты дают возможность построить слабосвязанные сервисы, они могут подключать к системе внешние подсистемы независимо от их платформы, языков программирования и методов реализаций.

Именно СОА-подход был выбран для реализации обучающей ВЛ, потому что он имеет много общего с моделью IAF: программные модули в СОА разрабатываются в виде слабо-связанных сервисов с использованием аналогичных подходов. Кроме того, сервисная шина ESB (Enterprise Service Bus) в СОА соответствует инфраструктуре в IAF.

Спецификация IMS-LD для создания сценария обучения

Спецификации IMS-LD описывают обучающую систему как бизнес-поток, реализуемый также в виде сервисов. Понятие сервиса СОА близко к описанию сервиса в IAF, поэтому для программной реализации ВЛ в СОА архитектуре удобно основывать педагогическую часть системы на IMS-LD. IMS-LD описывают ресурсы обучающей системы, ее структуру в виде сценария, способы использования сценария преподавателем и обучаемыми лицами. Весь процесс обучения подчинен сценарию обучения, он состоит из допустимых действий, его возможности ограничивает существующее окружение.



Рис. 2. Педагогическая модель сценария в IAF

На рис. 2 показана педагогическая модель сценария IMS-LD [7]. Сценарий включает описание среды обучения, объектов, ролей участников, их допустимые действия, в том числе по общению друг с другом. Элемент «Участники» описывает атрибуты преподавателя и обучаемого. «Роли» определяют виды деятельности участников, которые должны быть осуществлены ими для достижения цели обучения. Роль имеет ограничения, участник по его личным реквизитам может соответствовать требованиям и получить роль, либо ему будет отказано в этом.

Сценарий обучения описывается, начиная с элемента «Метод». Метод подчинен цели обучения и содержит одну или несколько пьес, которые представляют собой потоки деятельностей (аналог бизнес-потоков) в процессе обучения. Сценарий можно представить в виде ориентированного графа, узлы которого соответствуют действиям. «Пьеса» представляет собой поток, проходящий по некоторым узлам графа. В свою очередь пьеса разделяется на «Акты», которые являются определенной последовательностью действий (деятельностей). Новый акт запускается по окончании предыдущего, акты могут выполняться параллельно. Элементы «Контроль» и «Результат» описывают процесс контроля знания и оценки уровня достижения цели.

Архитектура обучающей ВЛ, интегрированной с системой APACS

Компонента «Сервисная шина» (ESB) системы APACS позволяет подключить обучающую ВЛ к системе APACS. Такая интеграция облегчается тем, что и в спецификации IMS, и в архитектуре СОА базовыми единицами приложения являются сервисы, которые в обеих системах имеют аналогичные определения. Для внедрения сервисов ВЛ в APACS они реализованы в формате СОА, их описание публикуется в модуле «Сервисный реестр» шины ESB системы APACS.

Архитектура интеграции обучающей ВЛ с APACS показана на рис. 3. Система APACS состоит из компонент, из которых «Сканирование объектов», «Сервер обработки», «Рабочая станция» и «Генератор отчетов» являются базовыми, которые существуют во всех системах PACS. Компонента «Сервисная шина» необходима для реализации системы в архитектуре СОА [1]. Блок «Функции APACS» обозначает новые компоненты, расширяющие PACS.

Обучающая ВЛ имеет 3 основные компоненты (рис. 3):

1) «Связь с APACS» содержит два модуля: «Вызов сервисов» и «Мониторинг сервисов», которые занимаются обменом данных между ВЛ и APACS. Модуль «Вызов сервисов» принимает запросы на сервисы из обучающей ВЛ и посылает их на «Сервисную шину», которая после обычных проверок права доступа и доступности сервисов выполняет требуемый вызов. Модуль «Мониторинг сервисов» контролирует использование сервисов; он собирает общепринятую статистику: количество вызовов, момент времени вызова, интервал использования сервиса, количество отказов, время задержки при вызове сервисов и т.п.

2) Прикладные сервисы представляют главную компоненту обучающей ВЛ. Она включает модули и сервисы для поддержки обучающей системы.

3) Общие сервисы – это модули рутинных операций, реализованные в формате СОА.

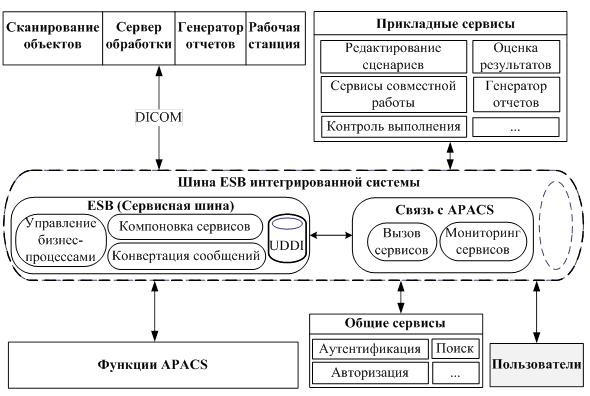

Рис. 3. Архитектура разработчика интеграции обучающей ВЛ с системой APACS

Реализация сценария обучения в интегрированной ВЛ

Сценарии обучения формируются преподавателем в нотации IMS-LD. Вместе с этим преподаватель должен подготовить весь учебный материал. Разумно предположить, что использование системы APACS будет способствовать повышению качества обучения студентов радиологических специальностей медицинских университетов. На основе требований к процессу обучения студентов медицинских университетов и соответствующих учебных планов в нашей ВЛ реализован сценарий обучения диагностике заболеваний головного мозга. В качестве примера можно перечислить темы: 1) анатомия мозга; 2) физиологии мозга; 3) распознавание заболеваний головного мозга, 4) практика постановки диагноза на реальных примерах.

Обучаемый использует сервисы обучающей ВЛ для изучения темы. Базой по теме анатомия мозга является один из доступных атласов головного мозга человека. Обучать распознаванию структур мозга на сканированных изображениях помогут послойные изображения мозга, для этого существуют фантомы: программно сгенерированные изображения и послойные изображения искусственно построенной натуральной модели мозга. В предлагаемой системе доступ к APACS позволяет изучать структуру по реальным сканированиям мозга, что приближает обучаемого к его будущей практике. Некоторые учебные заведения, например, университет Уэйна (Wayne State University) [3], университет Макгилл (McGill University) [4] предоставляют атласы головного мозга, фантомы здорового мозга, а также фантомы с патологиями и заболеваниями.

Интеграция с системой APACS позволяет обучаемому попробовать свои силы в постановке диагноза реального пациента. Обучаемый получает доступ к необходимой информации о пациенте, в том числе к истории болезни и диагнозу лечащего врача. Такие действия не заменяют реального контакта с пациентом и его врачом, но имеют важное значение для обучения студентов-медиков. Обучаемый помещается в виртуальную практическую среду и ставит диагноз в условиях, близких к реальным.

Реализация удаленного доступа технологией виртуализации

Вопрос организации удаленного доступа участников к обучающей ВЛ был решен с использованием технологии виртуализации, которая имеет преимущества, описанные в [9]. Для предлагаемой системы была выбрана инфраструктура виртуальных рабочих столов VDI (Virtual Desktop Infrastructure) компании Microsoft.

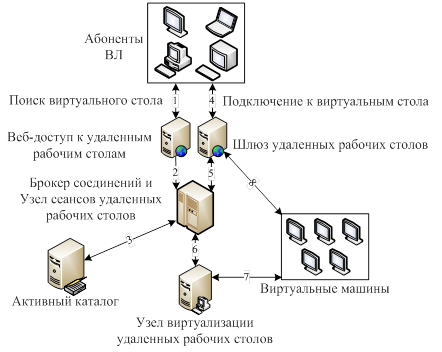

Рис. 4. Виртуализация с применением технологии виртуальных рабочих столов

Обучающая ВЛ установлена на виртуальных машинах и доступна абонентам ВЛ через интернет. На рис. 4 описан сценарий подключения абонента к ВЛ [2].

1) Абонент входит в «Веб-доступ к удаленным рабочим столам» для поиска доступных ему персональных виртуальных рабочих столов, на которых установлена обучающая ВЛ. Персональными виртуальными рабочими столами являются виртуальные машины, которые назначаются администратором системы.

2) «Веб-доступ к удаленным рабочим столам» отправляет запрос к «Брокеру соединений» для получения списка доступных абоненту персональных виртуальных рабочих столов.

3) «Брокер соединений» направляет запрос к «Активному каталогу», получает ответ и отправляет его обратно к «Вебу-доступу к удаленным рабочим столам».

4) После выбора виртуального стола подключение абонента направляется к «Шлюзу удаленных рабочих столов».

5) «Шлюз удаленных рабочих столов» направляет подключение к «Узлу сеансов удаленных рабочих столов», который посылает запрос «Брокеру соединений» на предоставление виртуальной машине IP-адреса и поддержки ее работы.

6) «Брокер соединений» подключает машину к «Узлу виртуализации удаленных рабочих столов», отправляет виртуальной машине IP-адрес и обеспечивает работу машины подключением ее к «Узлу сеансов удаленных рабочих столов».

7) «Узел виртуализации удаленных рабочих столов» обрабатывает виртуальные запросы и управляет сеансами работы виртуальных машин.

8) Подключение абонента ВЛ к виртуальной машине осуществляется через «Шлюз удаленных рабочих столов».

Результат и заключение

Демонстрационная версия обучающей ВЛ удаленного доступа исследования биомедицинских изображений была разработана и интегрирована с системой APACS. Сервер для ВЛ был установлен в офисе предприятия «Элилинк Консалтинг» (Минск), к системе были подключены несколько персональных компьютеров этого предприятия и кафедры ЭВМ БГУИР (Минск). Использовалась база данных медицинских изображений сервера DICOM госпиталя Министерства транспорта (Ханой, Социалистическая Республика Вьетнам). Были протестированы сервисы ВЛ в части удаленного обучения специалистов. Демо-версия показала, что обучение и педагогический контроль на основе архитектуры СОА в глобальной сети вполне возможен. Скорость соединения и обменов определяется возможностями глобальной связи. Основным преимуществом предлагаемой системы является возможность быстрого масштабирования с подключением к системе новых абонентов и создания новых сервисов на основе уже существующих систем PACS. Препятствием стало использование абонентами различных языков; обучаемые общались на русском, документация к изображениям в основном была на вьетнамском языке.

В будущем планируется внедрение интегрированной ВЛ с системами PACS во вьетнамских учреждений здравоохранения, в частности, это госпиталь Министерства транспорта и военный госпиталь № 103. Эти учреждения предоставляют медицинские изображения в формате DICOM в рамках функционирующих в них систем PACS. Ожидается, что виртуальные лаборатории, интегрированные в систему APACS, предоставят возможности широкого использования реальных примеров заболеваний и их диагнозов для обучения удаленных специалистов и обучаемых.
