• моделирование систем управления;
• визуализация процессов, происходящих на строительных объектах с ГИС.

В настоящее время 3d-моделирование производится следующими способами:

• по чертежам (рис. 1);
• по результатам лазерного сканирования.

В основном для построения 3d-моделей используют чертежи, фотографии и результаты непосредственных замеров. Это связано с тем, что сантиметровой точности для решения поставленных перед моделями задач вполне достаточно.

При построении моделей по чертежам на объектах выбирают «опорные» точки. Опорными точками обычно служат точки пересечения всех основных плоскостей объектов. Планы предварительно сканируют (если они на бумаге).

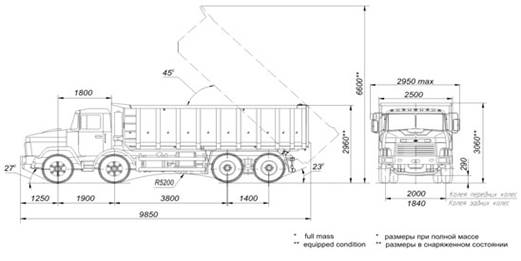

Рис. 1. Чертеж самосвала.

Далее растровые планы загружаются в программу 3d-моделирования (например: 3D MAX, Autocad). Там их располагают в тех плоскостях, проекциями которых они являются. На планах выбирается по два отрезка, лежащих и в других плоскостях (x и y для проекции на ось z, y и z для проекции на ось x, x и z для проекции на ось y), и задаются их реальные размеры в миллиметрах. После чего планы автоматически пересчитываются и начинают соответствовать реальному масштабу 1:1. На планах выбираются две точки, лежащие на разных проекциях, но имеющиеся на обоих планах. Эти точки сопоставляются друг относительно друга. С помощью привязки этих точек друг к другу планы строго позиционируются между собой.

Теперь можно приступать к непосредственному моделированию. При этом векторизуются все остальные линии посредством нахождения соответствующих точек или линий на всех планах и ручной обрисовки их в программной среде. Количество таких векторизованных граней будет напрямую влиять на детализацию изготавливаемой модели. В данном случае от детализации каждой модели будет зависеть производительность всей системы в целом, т.к. на отображение и просчет лишних граней затрачиваются вычислительные мощности. После проведения этой кропотливой процедуры получается своего рода «скелет» модели (рис. 2), соответствующий масштабу 1:1. В зависимости от последующего использования по этому скелету строят плоскости, затем или заливают их определенным цветом для наглядности, или накладывают соответствующие плоскостям текстуры. В случае наложения текстур используются или рисунки, или фотографии, соответствующие каждой плоскости (предварительно их подготавливают путем копирования необходимых частей из фотографий). Для наложения на текстуре и модели расставляются соответствующие углам точки, после чего текстура натягивается на модель в автоматическом режиме [1].

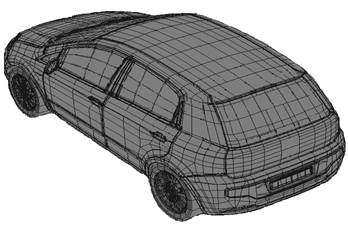

Рис. 2. «Скелет» модели.

При построении модели по данным лазерной локации основным источником данных является облако точек [4]. В данном облаке точек выбирают точки, соответствующие углам пересечения плоскостей реального объекта (по аналогии со способом построения моделей по чертежам). По выполнении данной процедуры векторизуются грани пересечения плоскостей путем проведения линий между выбранными точками. По завершении процедуры векторизации облако точек удаляется из проекта за отсутствием дальнейшей необходимости в нем. Таким образом, получается «скелет» модели. Дальнейшее моделирование ничем не отличается от предыдущего случая. Следует отметить, что изготовление модели таким способом более точное, но в поставленных задачах в этом нет никакой необходимости. Соответственно целесообразнее использовать способ моделирования по чертежам и прибегать к построению по данным лазерной локации только в экстренных случаях [3].

Подготовленную любым из описанных выше способов модель сохраняют в формате данных, поддерживаемом управляющей информационной системой. Тем не менее эта модель еще не совсем готова к использованию. Дело в том, что модель не имеет характеризующих реальный объект атрибутов, без которых дальнейшее ее использование в процессах моделирование затруднительно [2].

Добавление атрибутов возможно путем создания нового формата данных. Тем не менее внедрение другого формата связано с целым рядом сложностей:

• отсутствие систем 3d-моделирования для нового формата;
• отсутствие управляющих информационных систем, способных работать с новым форматом данных.

Для решения описанных выше задач необходимо производить большую работу с производителями ПО. Крайне сомнительно, что большинство из них пойдет на внедрение новых форматов для сравнительно небольшой целевой аудитории конечных клиентов. Наиболее подходящий вариант видится в добавлении к файлу, содержащему модель, еще одного файла с расширением *.gdb. Данный файл представляет собой некую базу данных, содержащую атрибуты модели. Поскольку системы 3d-моделирования не поддерживают создание и заполнение файла в данный момент (возможно, не будут поддерживать и далее), его можно создать и наполнить данными следующими способами:

• создать вручную и редактировать с помощью текстового редактора, встроенного в операционную систему;
• создать с помощью единственной на сегодняшний момент поддерживающей его системы «Талка-ГИС», разработки ИПУ РАН.

При создании вручную используется пустой макет. Первоначально пустой файл макета копируется и переименовывается аналогично названию файла, содержащего 3d-модель (за исключением расширения). Таким образом, избегается путаница с файлами в дальнейшем. По получении файла оператор заполняет данные в форму, исходя из ТТХ реального объекта. Форма избыточна, т.к. рассчитана под разные типы объектов, использующихся при строительстве, соответственно оператором заполняются поля, только необходимые для данного конкретного объекта.

Таблица 1

Пример файла базы данных для 3d-модели

Следует отметить, что данная таблица будет дополняться со временем и другими разделами, при использовании и других типов машин и механизмов. В этом случае новые атрибуты будут добавляться в файл ниже дополнительными строками. ГИС будет обрабатывать дополнительные строки сразу после общего обновления через Интернет.

В случаях заполнения информации через ГИС оператор сначала выбирает марку и модель единицы, если информация имеется во встроенной БД, то остальные данные подставляются автоматически. Если же информации о данной единице в базе данных нет, то оператор вводит их вручную, отвечая на запрашиваемые ГИС данные. После ввода новых данных вся информация записывается БД с пометкой «новые данные» и при первой же синхронизации ГИС с сервером разработчика передается на него. По завершении передачи пометка «новые данные» снимается для исключения повторений. Таким образом, постоянно поддерживается актуальность БД за счет конечных пользователей. Это позволяет разработчику экономить средства на отслеживании актуальных использующихся машин и лишь проверять правильность ввода данных конечным пользователем. По завершении выполнения проверки разработчиками и принятия данных они становятся частью БД и пополняют базы данных пользователей при следующих обновлениях систем через веб-сервер.

По завершении всех описанных выше процедур подготавливаемая модель может быть использована в системах автоматизации процессов строительства.

Следует отметить, что кроме моделей техники в ГИС используются и 3d-модели других объектов, находящихся на площадках. К таким объектам можно отнести: центр обработки данных (ЦОД), пункты автоматизированного мониторинга, забор, бытовки и другие вспомогательные строения.
