INVESTIGATION DESIGNS COMBAT MECHANISM OF THE SHUTTLE LOOM FOR THE MANUFACTURE OF TECHNICAL FABRICS

Grechin V.A. 1 Tuvin A.A. 1
1 Ivanovo State Polytechnic University
1469 KB
Developed and described two constructions combat mechanism of the shuttle loom for the manufacture of technical fabrics driven one and two servomotors, in the computer environment modeled and investigated solid models of proposed designs combat mechanism. Drawn up cycle of the proposed designs combat mechanism, provides coordinated work of mechanisms of the surf and paving the duck, as well as made a comparative analysis of the results and given appropriate recommendations. As a medium for the design of solid models of the proposed designs combat mechanism SolidWorks software package was used. For engineering analysis of the obtained models used the application module SolidWorks Motion Simulation. Comparative analysis of the results showed that design of using two servomotors as compared with the design with a one servomotor consumes 2.7 times less energy, namely 1436 watts.
energy
investigation
combat mechanism
design
Loom

Челночные ткацкие станки до сих пор представляют большое значение для текстильной отрасли в виду широких ассортиментных возможностей получения тканей из волокон всех видов с естественными (классическими) кромками [5].

Однако, челночные ткацкие станки на сегодняшний день морально устарели, и требуется их модернизация, которая позволит повысить производительность данного оборудования путем применения передовых достижений в области моторостроения и автоматизированных систем управления, например сервоприводов.

В работе [1] рассмотрен боевой механизм с использованием серводвигателей челночного ткацкого станка, вырабатывающего ткань специального назначения. Для данного станка нами разработаны два вида конструкций боевого механизма: с приводом от одного (рис. 1, а) и от двух (рис. 1, б) серводвигателей. Поэтому, в данной работе была поставлена задача – исследовать обе конструкции боевого механизма и выбрать наиболее оптимальную из них с точки зрения энергопотребления.

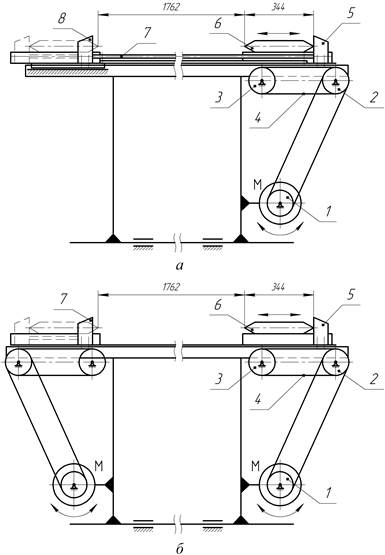

Рис. 1. Конструкции боевых механизмов

Рассмотрим первую конструкцию боевого механизма с одним двигателем (рис 1, а).

Механизм работает следующим образом: ведущий шкив 1, расположенный на роторе электродвигателя, посредством ременной передачи приводит в движение промежуточный шкив 2, который соединен ременной передачей 4 с натяжным шкивом 3. Погонялка 5 кинематически связана с ременной передачей 4, что при работе механизма обеспечивает ее перемещение. В свою очередь погонялка 5 разгоняет челнок 6 и обеспечивает его прокидку на другую сторону станка. На противоположной стороне станка находится аналогичная погонялка 8, жестко связанная с описанным выше механизмом трубой 7. Таким образом, обеспечивается движение челнока в обратном направлении.

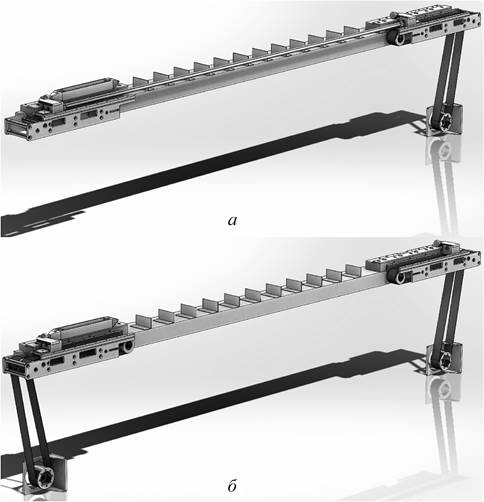

Рис. 2. Твердотельные модели боевых механизмов

Для решения поставленной задачи, в программном комплексе SolidWorks [3] спроектированы твердотельные модели (рис 2а, б) исследуемых видов конструкций боевого механизма. САПР SolidWorks предоставляет широкий спектр возможностей для проведения различного рода инженерных анализов, среди которых есть вычислительный модуль Motion Simulation, позволяющий определить затраты энергии двигателей при работе разнообразных механизмов. При вычислении данный модуль учитывает ограничения движения (степени свободы) звеньев механизма, свойства материалов звеньев, их массу, а также инерционные силы звеньев исследуемой модели. Алгоритмы вычислительной программы основаны на решении связанных дифференциальных и алгебраических уравнений, определяющих движение исследуемой модели. Числовое решение данных уравнений получается путем интегрирования дифференциальных уравнений в соответствии с ограничениями алгебраических уравнений.

На основании расчетов скорости полета челнока, выполненных по методике, описан-ной в работе [1], был составлен цикл работы боевого механизма ткацкого станка (рис. 3).

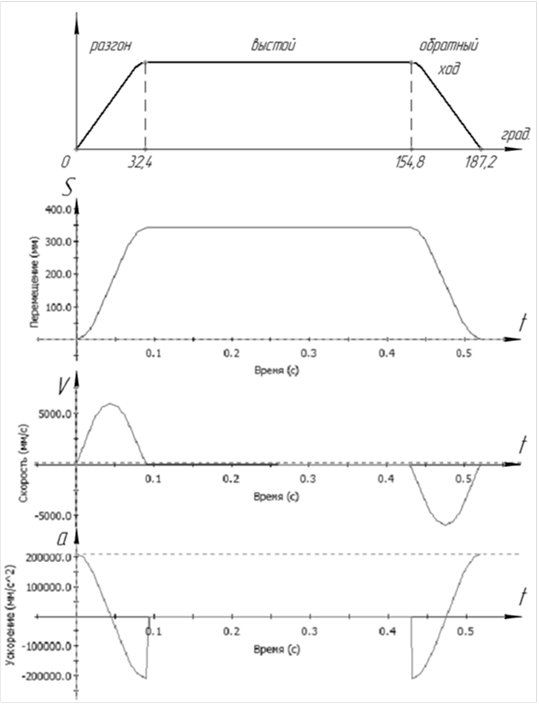

Рис. 3. Цикл работы боевого механизма и графики его кинематические параметры

Расчеты боевого механизма с рабочей шириной заправки станка 1,6 м, длиной челнока 0,44 м и массой челнока 0,2 кг показали, что время одного полного цикла работы первой модели (рис. 2, а) боевого механизма составляет 0,84 с, а время полета челнока через зев составляет 0,34 с, скорость полета челнока составляет примерно 6 м/с (6012 мм/с). На основании данного цикла движения боевого механизма (рис. 3) в вычислительной программе Motion Simulation получены следующие результаты, которые приведены на рис. 4.

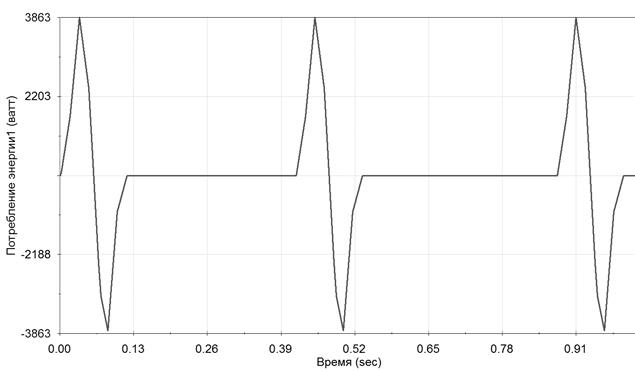

Рис. 4. График потребления энергии боевым механизмом (первая модель)

На рис. 4 изображен график зависимости потребления энергии от времени работы первой модели боевого механизма. Из графика следует, что максимальное значение потребляемой энергии составляет 3,9 кВт (3863 Вт).

Рассмотрим вторую конструкцию боевого механизма с приводом от двух серводвигателей (рис. 1, б), которая отличается от первой конструкции (рис. 1, а), тем, что передвижение погонялок 5 и 7 обеспечивают два идентичных двигателя, расположенных с обеих сторон станка.

В прикладном модуле Motion Simulation программного комплекса SolidWorks аналогично выполнены описанные выше расчеты твердотельной модели конструкции с двумя приводами (рис. 2, б).

Рабочий цикл рассматриваемой твердотельной модели (рис. 2, б) боевого механизма идентичен циклу движения первой модели (рис. 2, а) боевого механизма, на основании которого в вычислительной программе Motion Simulation получены следующие результаты, приведенные на рис. 5.

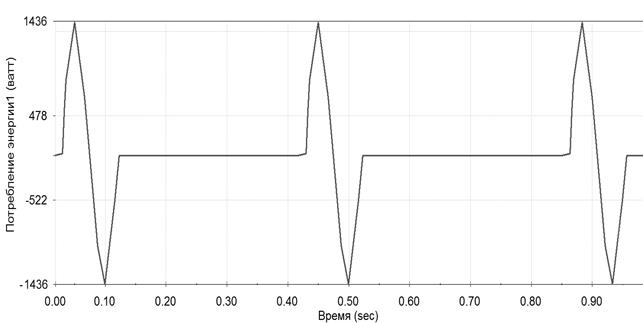

Рис. 5. График потребление энергии боевым механизмом (вторая модель)

На рисунке 5 изображен график зависимости потребления энергии от времени работы второй модели боевого механизма. Из графика следует, что максимальное значение потребляемой энергии равняется примерно 1,4 кВт (1436 Вт).

Анализирую полученные результаты можно сделать вывод, что вторая модель боевого механизма наиболее оптимальна с точки зрения потребления энергии. Затраты энергии второй модели боевого механизма на 272 % меньше первой модели боевого механизма.

Выводы

1. Разработаны два вида конструкции боевого механизма для ткацких станков, предназначенных для выработки технических тканей.

2. В программном комплексе SolidWorks спроектированы и исследованы твердотельные модели двух вариантов предложенных конструкций боевого механизма ткацких станков специального назначения.

3. Результаты проведенных исследований позволили выбрать конструкцию боевого механизма с наименьшим энергопотреблением, а именно боевой механизм с приводом от двух серводвигателей, так как данная конструкция потребляет в 2,7 раза меньше электроэнергии (1436 Вт), по сравнению с конструкцией с одним серводвигателем (3863 Вт).
