Одним из наиболее современных отечественных двигателей является двигатели ВАЗ. Эти в целом не плохие двигатели по удельной мощности уступают зарубежным конкурентам. При одинаковой мощности они имеют увеличенный рабочий объем и, следовательно, ухудшенную топливную экономичность и повышенные выбросы СО2.
В качестве возможного направления решения данной проблемы может быть рассмотрено форсирование двигателя с помощью наддува при сокращении числа работающих цилиндров. При этом среднее эффективное давление и, следовательно, механический КПД на характерных режимах эксплуатации автомобиля могут быть существенно повышены с сохранением исходной номинальной мощности двигателя[1].
В выключенных цилиндрах прекращается осуществление традиционного рабочего процесса ДВС, и они переводятся в режим продолженного расширения (эспандерный режим). Дополнительное расширение продуктов сгорания в цилиндрах способствует повышению эффективности утилизации энергии выпускных газов ДВС.
Реализация продолженного расширения
Рассмотрим реализацию рабочего цикла с разделенными тактами и продолженным расширением на примере двигателя ВАЗ 11194, хотя этот цикл может быть применен в любом четырехтактном четырехцилиндровом двигателе с порядком работы 1-3-4-2. При этом поставим задачу свести к минимуму конструктивные изменения деталей и узлов базового двигателя. Два внешних (рабочих) цилиндра четырехцилиндрового двигателя работают по обычному четырехтактному циклу. В двух внутренних (эспандерных) цилиндрах происходит продолженное расширение газов, которое может быть названо пятым тактом. Таким образом, в эспандерных цилиндрах осуществляются только такты расширения и выпуска отработавших газов.

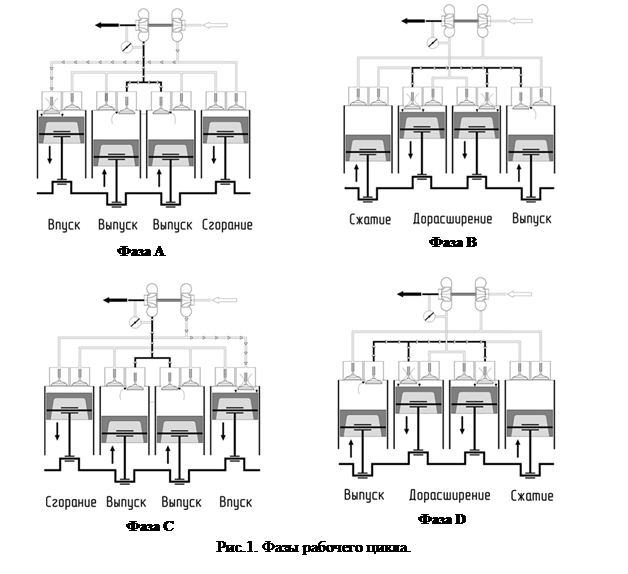

Рабочий цикл двигателя состоит из четырех фаз (рис.1).
Фаза A. Поршни в рабочих цилиндрах движутся от ВМТ к НМТ. Поршни в эспандерных цилиндрах движутся от НМТ к ВМТ. В первом рабочем цилиндре осуществляется впуск свежего заряда, а во втором рабочем цилиндре – сгорание (предварительное расширение). В эспандерных цилиндрах осуществляется выпуск газов.
Фаза B. Поршни в рабочих цилиндрах движутся от НМТ к ВМТ. Поршни в эспандерных цилиндрах движутся от ВМТ к НМТ. В первом рабочем цилиндре осуществляется сжатие свежего заряда, а во втором рабочем цилиндре – вытеснение выпускных газов в эспандерные цилиндры. В эспандерных цилиндрах осуществляется процесс продолженного расширения выпускных газов из второго рабочего цилиндра.
Фаза C. Поршни в рабочих цилиндрах движутся от ВМТ к НМТ. Поршни в эспандерных цилиндрах движутся от НМТ к ВМТ. В первом рабочем цилиндре осуществляется сгорание (предварительное расширение), а во втором рабочем цилиндре – впуск свежего заряда. В эспандерных цилиндрах осуществляется выпуск газов.
Фаза D аналогична Фазе В, в которой первый и второй цилиндры ВД меняются местами.
Таким образом, рабочий цикл двигателя с продолженным расширением осуществляется за два оборота коленчатого вала и состоит из двух групп процессов. Первая группа включает процессы впуска и предварительного расширения в первом или втором рабочих цилиндрах и выпуск газов из эспандерных цилиндров. Вторая группа включает процессы сжатия и вытеснения выпускных газов в первом или втором рабочих цилиндрах и дополнительное расширение выпускных газов в эспандерных цилиндрах.
Расчетные исследования
Для оценки влияния на топливную экономичность уменьшения рабочего объема двигателя и продолженного расширения были проведены расчетные исследования его рабочего процесса. Рассмотрены следующие варианты двигателя:
- стандартный вариант, при котором 4 цилиндра работают без наддува;
- одна пара цилиндров работает с наддувом, а в другой паре цилиндров удаляются клапаны с целью ликвидации насосных потерь;
- двигатель-эспандер (ДЭ), в котором одна пара цилиндров является рабочей, а в другой паре цилиндров – эспандерной- осуществляется продолженное расширение.
Во всех вариантах обеспечивается приблизительно одинаковая мощность двигателя. В качестве ограничивающих факторов при форсировании 2 цилиндров с помощью наддува были приняты: отсутствие детонации, максимальное давление сгорания не выше 5,5 МПа и максимальная температура газов на входе в турбину турбокомпрессора 1050 °С. Работоспособность двигателя ВАЗ 11194 с таким уровнем параметров была подтверждена в цикле испытаний в ГНЦ «НАМИ» [2]. В двух работающих цилиндрах, использующих наддув, степень сжатия стандартного двигателя 10,8 была уменьшена до 9,0. При этом был сохранен приемлемый уровень нагрузок на детали двигателя [3].
На рисунке 2 даны нагрузочные характеристики вариантов двигателя ВАЗ при частоте вращения коленчатого вала n=4000 мин-1.
Из сравнения вариантов на графике ge=f(pe) следует, что при одинаковой величине среднего эффективного давления стандартный вариант имеет меньший уровень удельного эффективного расхода топлива по сравнению с другими вариантами. Указанное объясняется пониженной степенью сжатия двигателя в вариантах с двумя рабочими цилиндрами, что вызывает уменьшение индикаторного КПД, а также увеличенными механическими потерями за счет двух выключенных цилиндров.
Картина меняется при сравнении вариантов на графике ge=f(Ne) при одинаковой мощности. Варианты с двумя рабочими цилиндрами по величине удельного эффективного расхода топлива выигрывают у стандартного варианта 4-цилиндрового двигателя без наддува, причем этот выигрыш существенно увеличивается при снижении мощности. На характерном режиме городского движения автомобиля Лада Калина (Ne=15 кВт; n=4000мин-1) вариант ДЭ с продолженным расширением по топливной экономичности более чем на 20% превосходит стандартный вариант двигателя.

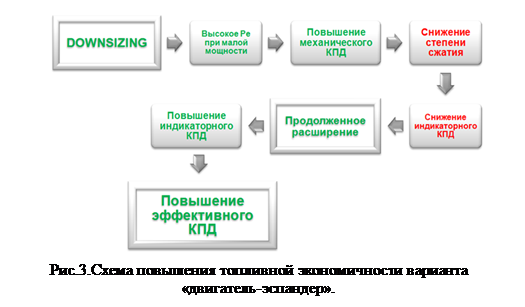

Схема воздействия различных факторов на повышение топливной экономичности варианта «двигатель-эспандер» иллюстрируется рисунком 3.
Форсирование двух рабочих цилиндров с помощью наддува позволяет обеспечить необходимую мощность двигателя на режимах частичных нагрузок при более высоком уровне среднего эффективного давления по сравнению со стандартным вариантом 4-цилиндрового двигателя без наддува. При этом ощутимо увеличивается механический КПД. Необходимость снижения степени сжатия для предотвращения детонации и уменьшения нагрузок на детали двигателя приводит к некоторому снижению индикаторного КПД, которое компенсируется за счет продолженного расширения газов в эспандерных цилиндрах.
Параметры вариантов двигателя ВАЗ 11194 даны в таблице 1.
Таблица 1 - Параметры вариантов двигателя ВАЗ 11194
|
Вариант |
Стандартный |
ДЭ |
|
Количество цилиндров |
4 |
|
|
Диаметр цилиндра, мм |
76,5 |
|
|
Ход поршня, мм |
75,6 |
|
|
Рабочий объем цилиндров, л |
1,39 |
0,7 (условно) |
|
Степень сжатия |
10,8 |
9,0 |
|
Номинальная мощность, кВт, при n=6000 мин-1 |
65 |
|
|
Максимальный крутящий момент, Нм, при n=4000 мин-1 |
130 |
|
|
ge на характерном режиме городского движения автомобиля Лада Калина ( Ne=15 кВт; n=4000мин-1) , г/кВт·ч |
375 |
290 (↓ 23%) |
Дальнейшим развитием двигателей с разделенными тактами могут стать конструкции с различными переключаемыми комбинациями работы, при которых цилиндры попеременно выполняют функции рабочих, эспандерных или компрессорных цилиндров [4;5].
Заключение
Проведенные исследования свидетельствуют о значительных резервах существенного повышения топливной экономичности двигателей ВАЗ, как, впрочем, и других 4-цилиндровых двигателей, при разделении тактов цикла и с продолженным расширением рабочего тела. Применение в двигателе новой схемы осуществления рабочих процессов не требует значительных изменений конструкции стандартного двигателя. Однако элементы стандартного двигателя должны обеспечивать его работоспособность при современном уровне тепловых и механических нагрузок.
Модификации стандартного двигателя с продолженным расширением могут быть особо востребованы для транспортных средств со специфическими условиями эксплуатации, например для автомобилей с преобладающей долей городских режимов. Несомненно, что специфические особенности модификации «двигатель-эспандер» делают ее весьма привлекательной для использования в составе комбинированных энергоустановок.
Рецензенты:
Каменев В.Ф., д.т.н., профессор, ведущий эксперт, ГНЦ РФ ФГУП «НАМИ», г. Москва.
Сайкин А.М., д.т.н., начальник управления, ГНЦ РФ ФГУП «НАМИ», г. Москва.
