Причиной большого числа дорожных происшествий является недостаточная видимость на многих участках дорог. Несмотря на большое значение видимости для обеспечения безопасности движения, пожалуй, ни к одному показателю плана и профиля проектировщики и строители не относятся так внимательно.
К числу типичных ошибок, приводящих к снижению расстояния видимости, относятся следующие: на горизонтальных кривых малых радиусов не обеспечивают видимости срезкой откосов выемок, вырубкой деревьев и кустарников, а также сносом заборов и строений. Служба эксплуатации не только не удаляет разрастающуюся растительность, но, в некоторых случаях, трафаретно располагает ряды насаждений с внутренней стороны кривых, параллельно бровки дороги, ограничивая тем самым видимость; красную линию продольного профиля проектируют (а иногда, в отступлении от проектов, осуществляют при строительстве) параллельно естественной поверхности земли, нарушая требования вписывания вертикальных выпуклых кривых. Очень часто видимость не превышает 80-100 м и легковые автомобили, пытающиеся на таких участках обогнать грузовые, преодолевающие подъем с весьма малой скоростью, сталкиваются с неожиданно появляющимися из-за перелома встречными автомобилями; на затяжных прямых участках дорог, имеющих почти постоянный уклон, оставляются местные впадины продольного профиля, невидимые для водителя издалека и сливающиеся с поверхностью дороги. Остановившийся в них автомобиль или ведущиеся дорожные работы можно увидеть лишь в последний момент; при реконструкции дороги часто допускают невидимые издалека крутые повороты основной дороги и оставляют по ее первоначальному направлению второстепенные дороги. Многие водители слишком поздно обнаруживают поворот и, пытаясь круто повернуть, съезжают с дороги [1-3].
Теоретический анализ. Характерно, что отсутствие видимости на вертикальных кривых сильнее отражается на безопасности движения, чем отсутствие видимости на горизонтальных кривых.
Участки дорог с необеспеченной видимостью являются местами сосредоточения дорожно-транспортных происшествий, происходящих в основном из-за столкновения автомобилей при попытках обгона грузовых автомобилей, значительно снижающих скорость движения на подъёмах или на участке кривой в плане.
Наблюдения за условиями движения на участках с необеспеченной видимостью показывают, что в большом количестве случаев на таких участках формируются пачки автомобилей, движущихся со скоростью впереди идущего грузового автомобиля. Водители быстроходных автомобилей, едущих в пачках, не делают попыток к обгону, хотя на встречной полосе на значительном расстоянии транспорт отсутствует. В результате подобного явления значительно увеличивается время сообщения, а легковые автомобили по существу теряют свой скоростные качества.
С целью сокращения времени движения на участках с необеспеченной видимостью и снижения дорожно-транспортных происшествий необходимо информировать водителей о возможности или невозможности обгона. Подобная информация может быть донесена до водителей с помощью информационных устройств со сменной информацией [4,7].
Методика. Информационное устройство является средством регулирования и организации движения и предназначено для снижения количества дорожно-транспортных происшествий и сокращении времени движения автомобилей на участках дорог с необеспеченной видимостью в плане и профиле. Достигается это тем, что водителю в процессе движения выдается информация о допускаемых скоростях в виде знака «рекомендуемая скорость» и наличии автомобиля на встречной полосе в зоне отсутствия видимости в виде знака «обгон запрещен».
Информационные устройства устанавливаются на подходах к участкам с необеспеченной видимостью с обоих направлений.
В устройстве предусмотрено два варианта включений: при наличии автомобиля на встречной полосе в зоне отсутствия видимости табло подает информацию в виде знака «рекомендуемая скорость»; при отсутствии автомобиля на встречной полосе в зоне отсутствия видимости табло подает информацию в виде знака «рекомендуемая скорость».
Смена информации производится автоматически от соответствующих датчиков. Расстояние между автомобилями (дистанция) устанавливается в зависимости от принятой скорости движения [5-8].
На основании проведенных исследований могут быть сформулированы следующие требования, предъявляемые к информационному устройству: устройство должно обеспечивать автоматическое включение необходимой информации при наличии или отсутствии автомобиля на встречной полосе от соответствующих датчиков; устройство должно быть многопозиционным, позволяющим менять информацию в соответствии с изменениями условий движения; устройство должно быть объёмным с подачей информации для одной полосы движения; конструкция датчиков регистрации проходящих автомобилей должна обеспечивать простоту их установки; цветовой фон устройства и цвет знаков и надписей должны, но возможности, соответствовать требованиям ГОСТ «Знаки дорожные»; общая мощность, потребляемая устройством, не должна превышать мощности аккумуляторных батарей; в устройстве должен быть предусмотрен блочный принцип построения, позволяющий свободный доступ и отдельным узлам и их замену; устройство должно быть устойчивым против воздействия атмосферных факторов, надежно работать при любых погодных условиях. Многогранность исходных требований к информационному устройству значительно усложняет его конструкцию и предъявляет особую тщательность к разработке и выполнению отдельных узлов [4,9,10].
Устройство по предупреждению водителей о режимах движения на участках дорог с необеспеченной видимостью в плане и профиле из следующих основных составляющих узлов: датчика регистрации проходящих автомобилей; регистрирующего устройства; передающего устройства; передающей антенны; приемной антенны; приемного устройства; механизмов смены информации (знака рекомендуемой скорости движения и знака обгон запрещен); датчика влажности и тумана; электронного блока автоматической регистрации и метеорологических факторов и включения исполнительных устройств; опоры каркаса знаков «обгон запрещен» и «рекомендуемая скорость движения»; источники питания.
Датчик регистрации проходящих автомобилей состоит из микроамперметра и двух металлических стаканов, установленных под углом друг к другу на стойке, которая крепится к опоре информационного устройства. В одном из стаканов помещены фоторезистор R1 и собирающая линза Л1, а во втором – фоторезистор R2 и собирающая линза Л2. В центре шкалы микроамперметра просверлено отверстие диаметром 4 мм. Датчик собран по мостовой схеме, в два плеча которой включено по одному фоторезистору R1 и R2, а диагональный микроамперметр с центральной шкалой.
При отсутствии автомобиля на проезжей части дороги в зоне действия фоторезисторов R1 и R2 измерительный мост находится в сбалансированном состоянии, также как интегральная освещенность площади дорожного покрытия, регистрируемая фоторезистором R1 и фоторезистором R2, одинакова. Когда же на одну из этих зон наезжает автомобиль, то интегральная освещенность каждой из них становится разной, что приводит к разбалансировке измерительного моста. При этом стрелка микроамперметра отклоняется и свет от лампочки падает на фоторезистор (R9), находящийся в схеме регистрирующего устройства. Регистрирующего устройство состоит из фоторезистора R9, триггера Шмита (T1и Т2), разрядного транзистора (Т3) и электронного реле времени.
В обычном состоянии транзистор Т1 находится в открытом состоянии, а Т2 и Т3 в закрытом. Транзисторы Т4 и Т5 тоже закрыты, так как конденсатор С1 заряжен до напряжения источника питания. При освещении фоторезистора R9 сопротивление его уменьшается, что приводит к переключению триггера. Транзистор Т3 открывается и через себя мгновенно разряжает конденсатор С1. Это приводит к запуску электронного реле времени на транзисторах Т4 и Т5. Реле Р1 срабатывает и через свои контакты подает питание на передатчик.
В таком состоянии реле Р1 будет находиться до тех пор, пока не зарядится конденсатор С1, что возможно только при закрытом транзисторе Т3. Время заряда конденсатора С1 задается сопротивлениями R17 и R18, соотношение которых должно быть R17/R18=2 и емкостью самого конденсатора. При освещении R9 с интервалом времени, меньшем чем то, которое необходимо для заряда конденсатора С1, реле Р1 будет все время находится во включенном состоянии, так как транзистор каждый раз будет разряжать конденсатор С1.
В режиме передачи модуляции несущей происходит постоянной частотой 1320 Гц, вырабатываемой мультивибратором Т3Т4 (рисунок 1).
Транзистор Т2 работает как эмиттерный повторитель с непосредственной связью с транзистором Т3 мультивибратора. При такой связи влияние других цепей на работу мультивибратора значительно уменьшается. Транзистор Т1 усиливает напряжение модулирующего сигнала, который затем подается на последующие каскады передатчика радиостанции. Усилитель мультивибратора подключается к радиостанции в точках а, в и с.
Первые два каскада охвачены обратной связью по постоянному току, что позволяет повысить термостабильность усилителя. Третий каскад, собранный на транзисторе Т3, является усилителем и ограничителем амплитуды сигнала. Это необходимо для того, чтобы амплитуда сигнала на выходе усилителя оставалась постоянной, несмотря на изменение ее на входе приемника.
С выхода усилителя сигнал поступает далее на дешифратор (рисунок 2), который состоит из одной ячейки, выполненной на составном транзисторе Т4Т5. Ячейка рассчитана на сигнал частотой 1320 Гц. На эту частоту настроен контур L1C5. Выделенное контуром напряжение усиливается составным транзистором и с нагрузки, роль которой в данном случае выполняет обмотка реле Р1, поступает на детектор.

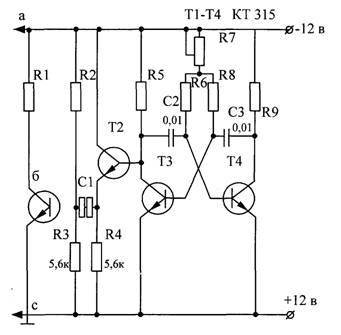

Рис. 1. Принципиальная электрическая схема мультивибратора с усилителем НЧ
В результате детектирования на резисторе R13 появляется постоянное напряжение, приложенное плюсом к выводу базы транзистора T4, а минусом к общему проводу. Коллекторный ток составного транзистора возрастает к реле Р1 срабатывает. Своими контактами Р1/1 оно включает исполнительное реле.
Принцип работу устройства. Информационное устройство работает следующим образом. При въезде транспортного средства в зону действия датчика замыкается контакт. Этот контакт запускает регистрирующее устройство на определенное время. В свою очередь, регистрирующее устройство включает передатчик, который начинает излучать промодулированные сигналы. Эти сигналы принимаются приемным устройством, дешифрируются и включают исполнительные механизмы смены информации (знаки «обгон запрещен»).

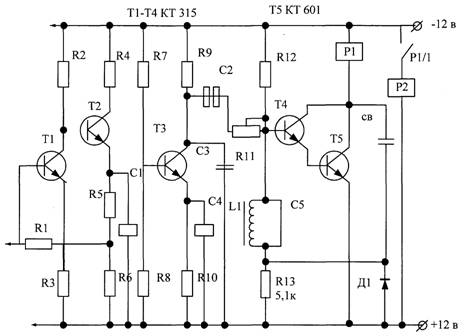

Рис.2. Принципиальная электрическая схема усилителя с дешифратором
Время включения регистрирующего устройства устанавливается исходя из продолжительности движения обгоняемого автомобиля в зоне отсутствия видимости. При достижении обгоняемым автомобилем зоны хорошей видимости регистрирующее устройство отключается. В случае колонного движения продолжительность включения этого устройства суммируется и отключается только тогда, когда замыкающий колонну автомобиль войдет в зону хорошей видимости.
Вывод. Снижение дорожно-транспортных происшествий может быть достигнуто путем информации водителей об условиях движения с помощью специальных информационных устройств, включающих в себя наряду с допускаемой скоростью и сведения об условиях обгона.
Использование информационных устройств позволяет: вводить временные ограничения скорости в зависимости от интенсивности движения и плотности транспортного потока, что позволяет выбрать оптимальную допустимую скорость, предотвратить возникновение транспортных заторов и снизить число дорожно-транспортных происшествий; вводить ограничение скорости в связи с изменением транспортно-эксплутационного состояния дороги (при дожде, гололеде или снежном накате) или в связи с неблагоприятными погодными условиями (туман, боковой ветер, изменение освещенности); снижать скорость движения в районах дорожно-транспортных происшествий, перед возникающими на дорогах препятствиями (например, при ремонтных работах); отводить на необходимое время часть транспортного потока с отдельных участков магистральных дорог на второстепенные дороги; информировать водителей об условиях движения на магистральных дорогах (гололед, туман, боковой ветер, снежный накат, ремонтные работы и т.д.); на трёхполосных дорогах изменять направление движения по полосам в зависимости от интенсивности движения в каждом направлении; разрешить обгон на участках с ограниченной видимостью при условии отсутствия транспорта на встречной полосе движения.
Информационные устройства, предупреждающие водителей о режимах движения на участках дорог с ограниченной видимостью, устанавливаются на подходах к опасному участку с обоих направлений при расстоянии видимости не менее 400 м и интенсивности движения, не превышающей 400 авт/ч на одну полосу.
