CRISTALLIZATION BEHAVOR AND ION-CONDUCTING OF GLASSES IN THE GESE2-SB2SE3-AGI GLASS FORMATION SYSTEM

Tveryanovich Yu.S. 1 Fokina S.V. 1 Pimenov V.V. 1 Tomaev V.V. 1
1 Chemical Faculty of Saint-Petersburg State University
Bulk samples and thin films of glasses GeSe2-Sb2Se3-AgI were studied. The particular attention was been focused on the crystallization behavior and ionic conductivity of films and glasses. The films were obtained by laser ablation of glasses in vacuum. Obtained bulk samples were studied by X-ray diffraction (XRD), differential thermal analysis (DTA) and impedance spectroscopy. Deposited films were investigated by XRD and impedance spectroscopy. Surface morphology of the films was monitored by electron microscopy. The elemental composition was confirmed by EDX method. It is shown that the glass containing 40 mol. % AgI possess significantly high (comparing with other chalcogenide glasses) softening temperature (190 ° C) and high crystallization resistance, and the logarithm of conductivity is about -3.5 at 100 ° C, the activation energy is about 0.5 eV.
GeSe2-Sb2Se3-AgI
film
crystallization behavior
ionic conductivity

В работах многих авторов сообщалось, что в высокодисперсных системах ионный проводник-изолятор имеет место эффект повышения ионной проводимости, который связывается со спецификой фазовой границы между ионным проводником и изолятором (см. например [4]). Механизмы указанного эффекта различны и определяются особенностями контактирующих фаз. Поэтому изучение механизмов повышения ионной проводимости в приграничной области остается актуальным [3].

Задача представленной работы заключалась в подборе оптимального состава стекла и исследование его свойств с целью дальнейшего синтеза нано-композитного материала с использованием иодида серебра. Выбранное стекло должно удовлетворять следующим требованиям:

  • Высокая кристаллизационная устойчивость, для того, что бы стекло сохраняло свою структуру при синтезе и исследовании нано-композита.
  • Значительное содержание AgI, для минимизации диффузионных процессов в композите на границе раздела фаз.
  • Температура размягчения стекла должна быть выше температуры фазового перехода AgI α→β (147оС) для возможности отжига полученного композита.
  • Большое оптическое поглощение в видимой и ближней УФ области и невысокая температура плавления для облегчения получения пленок методом лазерной абляции.

Последнему требованию удовлетворяют все халькогенидные стекла. Анализ литературных данных показал, что стекла, удовлетворяющие перечисленным требованиям, целесообразно искать в системе GeSe2-Sb2Se3-AgI. Следует отметить, что в последние годы стекла указанной системы является предметом пристального внимания исследователей [7, 8].

С целью контроля кристаллизационной устойчивости стекол не только в объемном состоянии, но и в состоянии с развитой поверхностью использовали тонкие пленки. Для получения тонких пленок был выбран метод лазерной абляция в вакууме. Удобство его в отличие от многих других используемых для напыления стекол, таких как метод магнетронного распыления, термического напыления и др. обусловлено тем, что химический состав даже сложных по составу материалов сохраняется, толщину напыляемых слоев легко контролировать по числу лазерных импульсов. Кроме того, существуют возможность мгновенного изменения состава напыляемого вещества в результате переключения лазерного излучения с одной мишени на другую и возможность тонкой настройки процесса напыления путем изменения длительности лазерных импульсов, их мощности, длины волны излучения.

Методика эксперимента

I Получение объемных образцов стекла. Из стеклообразующей системы (GeSe2)x(Sb2Se3)y(AgI)z [8] было синтезировано 6 образцов стёкол:

1. (GeSe2)40(Sb2Se3)40(AgI)20                        2. (GeSe2)35(Sb2Se3)35(AgI)30

3. (GeSe2)30(Sb2Se3)30(AgI)40                         4. (GeSe2)40(Sb2Se3)20(AgI)40

5. (GeSe2)20(Sb2Se3)40(AgI)40                        6. (GeSe2)25(Sb2Se3)25(AgI)50

Далее составы будут обозначаться как №1 … №6 соответственно.

Навески элементарных веществ Ge, Se, Sb марки о.с.ч. и предварительно синтезированного AgI помещались в кварцевую ампулу, откачивались до давления 10-3 мм.рт.ст. и запаивались. Синтез проводился в качающуюся печи, которая сначала нагревалась до 300ºС со скоростью 5ºС/мин. Полученный расплав выдерживали в течение часа, при этой температуре, затем температура поднималась до 900°С с той же скоростью. При 900°С расплав также выдерживался в течение часа при непрерывном перемешивании. Затем стекла закаливались в холодной воде.

II. Получение тонких пленок стекла.

Методом импульсной лазерной абляции напылены пленки стекол всех шести составов. Толщина слоев составляла от 100 нм до 1мкм. Для напыления пленок использовалась установка на базе эксимерного лазера, работающего на смеси He/Xe/HCl, длительность импульса 20нс, длина волны излучения λ = 308нм, частота следования импульсов ν =13Гц, энергия импульса Е= 10÷15 мДж [2]. Пленки напылялись на подложки из оксидного стекла, находящиеся при комнатной температуре. В качестве мишеней использовались слитки стекла указанных выше составов. Расстояние от мишени до подложки 35 мм.

Полученные объемные образцы и пленки стекол подвергались различным исследованиям:

  • рентгенофазовый анализ порошка стекла и пленок толщиной 1 мкм, до и после отжига, проводился на порошковом дифрактометре Bruker «D2 Phaser» с медным анодом в диапазоне углов 10¸90°. Размер фокуса - 0.4 x 12 мм. Шаг съемки составил 0.1°. Эффективность регистрации рентгеновского излучения не менее 98%. Используемый пакет программ обработки дифракционных данных – DIFFRAC.SUITE.
  • методом импедансной спектроскопии на установке Novocontrol Concept 40 (Novocontrol Technologies) в диапазоне частот от 1 до 107 Гц была исследована проводимости объемных и пленочных образцов стекол.
  • для объемных образцов стекол на приборе «Термоскан-1» проведен дифференциально-термический анализ. Исследование осуществлялось в температурном диапазоне 25–600°С при нагревании с постоянной скоростью 10 град/мин, погрешность определения температуры составляла ±1 °С. В качестве эталона использовался Al2O3. Температура размягчения определялась как температура излома на кривой ДТА. Температуры кристаллизации и плавления определялись по температурам начала соответствующих тепловых эффектов.
  • для исследований качества полученных плёнок (GeSe2)30(Sb2Se3)30(AgI)40, были сделаны снимки поверхности и скола плёнки на сканирующем электронном микроскопе Zeiss Merlin при ускоряющем напряжение 10 кВ и токе пучка 1нА
  • состав пленок исследовался методом энергодисперсионной рентгеновской спектроскопии с помощью системы Oxford Instruments INCAx-act (приставка к электронному микроскопу Zeiss Merlin).

Результаты исследований и их обсуждение

В таблице 1 приведены результаты дифференциально-термического анализа объемных образцов стекла.

Таблица 1

Результаты ДТА стекол, где Tg – температура размягчения (температура стеклования), Tcr – температура кристаллизации, Tcr – Tg – кристаллизационная устойчивость,

Tm – температура ликвидуса

Состав стекол, mol %

Tg, °C

Tcr, °C

Tcr – Tg, °C

Tm,°C

GeSe2

Sb2Se3

AgI

1

40

40

20

224±1

354±1

130±2

471±1

2

35

35

30

208±1

359±1

151±2

446±1

3

30

30

40

195±1

371±1

176±2

408±1

4

40

20

40

196±1

379±1

183±2

512±1

5

20

40

40

190±1

307±1

117±2

447±1

6

25

25

50

176±1

345±3

169±2

393±1

Как видно из таблицы 1, при переходе от стекла с меньшим содержанием AgI к большему наблюдается снижение температуры размягчения и рост кристаллизационной устойчивости, величина которой проходит через максимум при 40 молярных процентах AgI. Подобная закономерность прослеживается и в работе [9] для аналогичной стеклообразующей системы, в которой селен заменен на серу. Учитывая требования к матрице стекла для приготовления композита, составы №3 и №4 наиболее подходят для дальнейшего использования, так как они обладают высокой Tg, разница между Tg и Tcr у данных стекол существенно больше, чем у других и количество введенного иодида серебра достаточно велико.

Был проведен отжиг стекол при температуре 210 °C в течение 1, 5, 10, 15, 20 часов. Картина термических эффектов после отжига не изменилась. Это означает, что 20-ти часовой отжиг стекол при 210ºС не привёл к возникновению значительного количества зародышей кристаллической фазы. На рис. 1 представлены результаты ДТА для стекла состава № 3 после отжига.

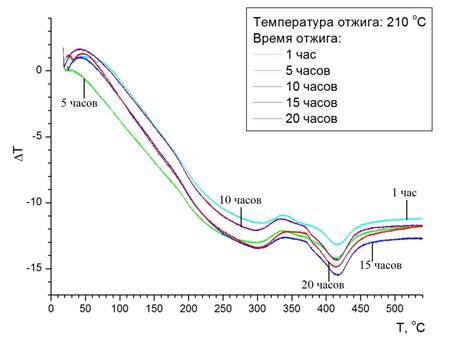

Рис.1. Результаты ДТА стекла состава №3 после отжига

Для подтверждения рентгеноаморфности был проведен рентгенофазовый анализ порошков стекол до и после отжига. Пленочные образцы также исследовались методом РФА до и после отжига (отжиг пленок проводился в течение часа при температуре 210°C на воздухе). Рентгенограммы пленочных и объемных образцов стекол существенно не отличаются между собой и не изменяются в результате отжига. Все образцы стекол рентгеноаморфны, о чем свидетельствует отсутствие дифракционных пиков и наличие широкой линии (гало), угловая ширина 2 Θ ~ 10-20°. На рис. 2 представлена одна из электронно-микроскопических фотографий пленок стекла состава №3.

Рис. 2. Электронномикроскопическое изображение скола и участка поверхности пленки стекла состава №3

Из результатов электронной микроскопии видно, что получаемые пленки практически не имеют видимых дефектов, таких как разрывы, капли, неоднородности.

А Б

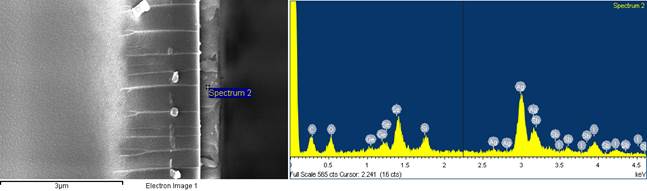

Рис. 3. А - изображение поперечного скола подложки (слева) и пленки (справа). Б - результаты энергодисперсионного анализа скола пленки

Энергодисперсионный анализ (Рис. 3) выявил наличие всех элементов, присутствующих в исходной мишени стекол, в соответствующих пропорциях, что является свидетельством того, что при напылении пленок методом лазерной абляции состав вещества не претерпевает существенных изменений.

Методом импедансной спектроскопии измерены температурные зависимости проводимости объемных и пленочных образцов стекол.

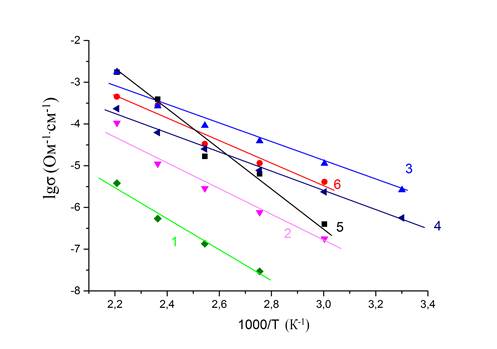

Рис. 4. Температурные зависимости удельной проводимости объемных образцов стекол исследованных составов. Цифрами указанны номера составов стёкол

Таблица 2

Величины энергий активации проводимости стекол

№ состава

1

2

3

4

5

6

Еs, эВ

0.75±0.07

0.62±0.07

0.42±0.04

0.46±0.02

0.9±0.08

0.54±0.06

Как и следовало ожидать для ионного переноса, величина удельной проводимости растет (рис. 4), а энергии активации падает (табл. 2) при увеличении содержания йодида серебра. Как видно из рисунка и таблицы параметры электропереноса для стекла №5 существенно отличаются от аналогичных параметров для остальных стекол. Этот состав характеризуется избытком селенида сурьмы. Изменение характера концентрационных зависимостей различных свойств стекол системы (GeSe2) – (Sb2Se3) при превышении содержания Sb2Se3 более 50 мол% отмечается и в работе [5]. Это, по-видимому, связано с эвтектической природой указанной квазибинарной системы, эвтектика в которой расположена вблизи эквимолярного состава [1]. Сравнение проводимости стекла состава №3 с проводимостью b-AgI [6] показывает, что вблизи комнатной температуры большей проводимостью обладает стекло, а при приближении к температуре фазового перехода при 147 0С большую проводимость имеет AgI. Это означает, что при изучении электрических свойств композитов вблизи комнатной температуры необходимо учитывать вклад в суммарную величину, даваемый стеклом. Кроме того, при переходе от состава №3 к составу №6, не смотря на увеличение содержания йодида серебра, наблюдаются незначительные уменьшение проводимости и увеличение ее энергии активации. Это возможно означает, что часть йодида серебра выделяется из матрицы стекла №6, формируя высокодисперсные кластеры AgI, блокируемые матрицей стекла. В результате содержание ионов серебра в матрице стекла снижается, уменьшая проводимость и увеличивая ее энергию активации.

Для пленочных образцов также была измерена проводимость. Измерения не показали каких либо систематических расхождений в температурных зависимостях удельной проводимости стекол и пленок одинакового состава. Результаты измерений удельных проводимостей стекол и пленок одного состава не различаются более чем в 2-3 раза. Пример сравнения температурных зависимостей удельной проводимости пленок и стекол одинакового состава приведены на рис. 5

Рис. 5. Сравнение температурных зависимостей удельной проводимости стекла (□) и пленки (О) состава №3

В работе [9], приведены результаты измерения проводимости стекла 55(0.6GeS2–0.4Sb2S3) – 45AgI, которые превышают полученные нами для стекла №3 на порядок. Это отличие не является существенным и связано с бóльшим содержанием AgI, а также с заменой одного из компонентов стеклообразующей системы (селена на серу).

Выводы

Установлено, что стекла в системе GeSe2-Sb2Se3-AgI с высоким содержанием AgI (до 50 мол. %) обладают высокой кристаллизационной устойчивостью и не обнаруживают признаков кристаллизации после отжига при 210 оС в течение 20 часов. Несмотря на высокое содержание AgI, они обладают значительной для халькогенидных стекол температурой размягчения (порядка 190 оС). Их пленки толщиною 1 мкм, полученные лазерной абляцией, также выдерживают отжиг на воздухе при 210 оС без признаков кристаллизации. Как стекла, так и пленки, содержащие 40 мол. % AgI, обладают удельной проводимостью, логарифм которой равен – 3,5 при 100 оС, а энергия активации – 0,5 эВ.

Работа выполнена при поддержке Российского Фонда Фундаментальных Исследований Грант № a-14-03-00822. Благодарим за помощь в проведении исследований ресурсные центры СПбГУ: “Рентгенодифракционные методы исследования“, “Междисциплинарный ресурсный центр по направлению «Нанотехнологии»”, “Инновационные технологии композитных наноматериалов”, “Диагностика функциональных материалов для медицины, фармакологии и наноэлектроники”.
