Одним из важнейших параметров кабелей связи, определяющим качество передачи информации, является его емкость. Значение погонной емкости нормируется стандартами на соответствующие виды кабелей [2].
Кабель представляет собой цилиндрический конденсатор, одной обкладкой которого является токопроводящая жила, а второй – металлическая оболочка. Емкость кабеля рассчитывается по формуле [1, 5]:
,
где εr – относительная диэлектрическая проницаемость изоляционного материала;
εo – постоянная диэлектрическая проницаемость, Ф/м;
l – длина кабеля, м;
R2 – диаметр внешнего проводника, мм;
R1 – диаметр внутреннего проводника, мм.
ГОСТ 27893-88 [3] регламентирует порядок проведения выходного контроля, но тогда нет возможности контролировать емкость по всей длине кабеля. Чтобы устранить этот недостаток, лучше измерять емкость непосредственно в процессе производства, на стадии нанесения изоляции.
На выходе из экструдера кабель ещё не имеет второго электрода. В качестве этого электрода можно использовать воду охлаждающей ванны, в которую помещается кабель сразу после нанесения изоляции.
Для измерения емкости кабеля используется измерительная трубка, внутри которой находится контролируемый кабель. Воздушный зазор между кабелем и внутренней поверхностью измерительной трубки заполняется водой, создавая электрический контакт между измеряемой трубкой и оболочкой кабеля.
Этот метод контроля широко используют зарубежные фирмы, выпускающие приборы контроля для кабельной промышленности: Sikora, Zumbach, Proton Products.
Рис. 1. Структурная схема измерителя емкости:
1 – генератор; 2 – трансформатор тока; 3 – преобразователь ток-напряжение;
4 – амплитудно-фазовый детектор; 5 – корпус преобразователя;
6 – измерительный электрод; 7 – дополнительные электроды;
8 – диэлектрик; 9 – кабель
Цель работы
Выявление зависимости результата измерения погонной емкости описанным методом от изменения электропроводности воды в охлаждающей ванне; оценить эффективность одного из способов уменьшения этой зависимости.
На рисунке 1 приведена структурная схема измерителя погонной емкости. Измеритель емкости состоит из следующих блоков: генератора напряжения синусоидальной формы 1, трансформатора тока 2, преобразователя ток-напряжение 3, амплитудно-фазового детектора 4 и измерительного преобразователя. Составными элементами преобразователя [4] являются цилиндрический металлический корпус 5, трубчатый измерительный электрод 6, два дополнительных трубчатых электрода 7. Измерительный и дополнительные электроды изолированы от корпуса слоем диэлектрика 8. Контролируемый кабель 9 проходит через трубчатые электроды преобразователя. Дополнительные электроды используются для обеспечения однородности электрического поля на краях измерительного электрода. Электропроводящая жила кабеля и корпус преобразователя заземляются. Трубчатые электроды подключаются к генератору 1 переменного напряжения, имеющему угловую частоту ω. Измерение силы тока в электрической цепи измерительного электрода осуществляется при помощи трансформатора тока 2. Преобразователь вместе с находящимся в нем участком контролируемого кабеля находится в воде, а точнее в водном электропроводящем растворе имеющихся в технической воде солей, кислот и оснований.
Схема замещения электрической цепи показана на рисунке 2.
Рис. 2. Схема замещения электрической цепи измерительного электрода
Здесь Cк и Rк – емкость и активное сопротивление участка контролируемого кабеля, которые находятся во взаимодействии с электрическим полем измерительного электрода;
C1 и R1 – емкость и активное сопротивление между измерительным электродом и диэлектрической оболочкой кабеля;
C2 и R2 – емкость и активное сопротивление между измерительным электродом и землей (корпусом преобразователя и стенками охлаждающей ванны);
C3 и R3 – емкость и активное сопротивление между измерительным и дополнительными электродами.
Исходя из вышеприведенной схемой замещения измеряемая сила тока с использованием трансформатора тока является функцией не только переменного напряжения и величин Cк и Rк, определяющих параметры комплексного емкостного сопротивления контролируемого участка кабеля, но и величин C1, R1, C2, R2, C3, R3. Следует отметить, что указанные величины, влияющие на результат измерения, и главным образом активные сопротивления R1, R2, R3, в значительной мере зависят от удельной электропроводности водного раствора.
Исследование влияния электропроводности воды
Электрическая проводимость воды зависит в основном от степени концентрации растворенных солей и температуры. Изменение удельной электрической проводимости воды может происходить при изменении концентрации какой-либо примеси, химического состава и при изменении температуры воды. Для отстройки от влияния всех перечисленных факторов применимы одинаковые методы.
Изменение удельной электрической проводимости воды производилось растворением в пресной воде поваренной соли NaCl, что давало изменение солености воды в диапазоне (0…2,5) ‰. Температура раствора и амплитуда переменного напряжения в процессе эксперимента поддерживались постоянными.
Для исследования влияния изменения удельной электропроводности воды на результаты измерения емкости электрического кабеля были использованы образцы одножильных кабелей с разной погонной емкостью от 160 пФ/м до 460 пФ/м с близкими значениями активной составляющей комплексного сопротивления. Действительное значение погонной емкости измерялся методом, регламентированным в ГОСТ 27893-88.

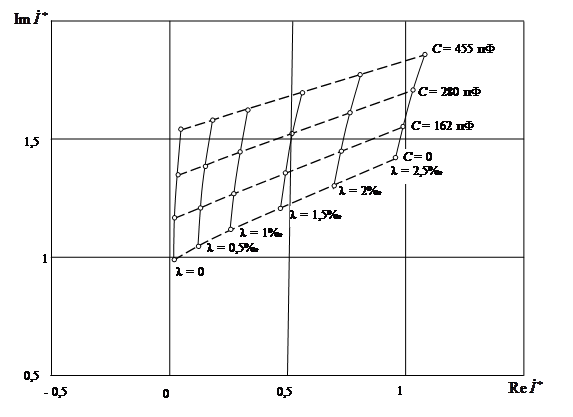

Полученные в результате эксперимента годографы относительного значения тока от I* изменения погонной емкости кабеля C и солености воды λ приведены на рисунке 3. Отсутствие кабеля в преобразователе соответствует значению погонной емкости C = 0. В качестве нормирующего значения силы тока принималось значение для случая C = 0 и λ ® 0.
Рис. 3. Годографы сигнала электроемкостного преобразователя от изменения погонной емкости электрического кабеля С и солености воды λ
Анализ зависимостей (рисунок 3) показывает, что в качестве информативного параметра выходного сигнала электроемкостного преобразователя при измерении погонной емкости кабеля целесообразно использовать амплитуду тока I*, линейно возрастающую при увеличении погонной емкости кабеля.
Изменение электропроводности воды за счет изменения концентрации соли приводит к значительному увеличению амплитуды тока: от 35 % для больших значений емкости до 70 % для малых значений. Соответственно измерение погонной емкости без учета влияния электропроводности воды приведет к значительной погрешности результата измерения.

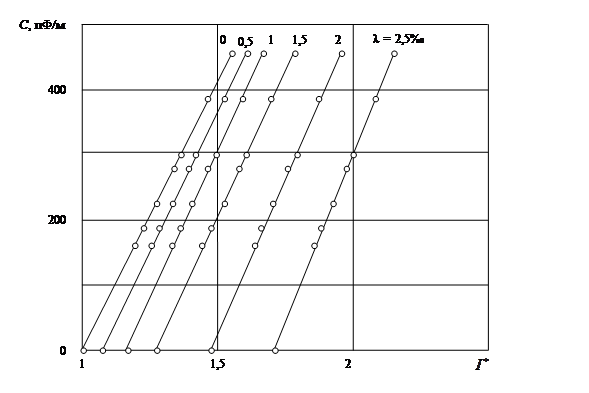

На рисунке 4 приведены зависимости измеренного амплитудного значения тока I* от погонной емкости кабеля при различной весовой концентрации соли в воде, полученные опытным путем. На основе анализа этих данных можно найти функцию обратного преобразования значения тока в значение погонной емкости кабеля с учетом влияния электропроводности воды.
Анализ результатов, представленных на рисунке 4, показывает, что для определения погонной емкости можно использовать следующую линейную функцию преобразования вида
, (1)
где
и
– постоянная составляющая и коэффициент пропорциональности, являющиеся функциями солености воды.
Функции и с достаточной степенью точности описываются полиномами второй степени, коэффициенты которых определяются конструктивными параметрами конкретного электроемкостного преобразователя.
Значение солености воды, необходимое для определения значений функций и , может быть определено прямыми и косвенными измерениями. В данной работе исследован способ отстройки от влияния на результаты изменения солености воды на основе косвенных измерений.
С возрастанием электропроводности (солености) воды постепенно возрастает фазовый угол φ между вектором тока I* и мнимой осью комплексной плоскости и, соответственно, возрастает отношение t = Re I* /Im I*, равное tg φ (рис. 2). Это дает возможность использовать результаты измерения комплексных составляющих тока I* для отстройки от изменения солености воды.
По аналогии с (1) уравнение обратного преобразования значения амплитуды тока в значение погонной емкости описывается линейной зависимостью
, (2)
где
и
постоянная составляющая и коэффициент пропорциональности, являющиеся функциями, отражающими электропроводность (соленость) воды.
Рис. 4. Зависимость относительного амплитудного значения тока I* от погонной емкости кабеля С и солености воды λ
Функции и так же, как и функции и , с достаточной степенью приближения могут быть описаны полиномами второй степени, коэффициенты которых определяются конструктивными параметрами используемого электроемкостного преобразователя.
Численный эксперимент по обработке массива эмпирических данных, полученных для одножильных кабелей со значением погонной емкости в диапазоне (160…460)пФ/м при изменении солености воды в диапазоне (0…2,5)‰ показал отличие рассчитанных по формуле (2) значений погонной емкости от действительных значений не более чем на 5 %.
При уменьшении диапазона изменения электропроводности воды указанная погрешность измерения погонной емкости может быть кратно уменьшена.
Заключение
Таким образом, показано, что изменение удельной электропроводности воды, в которую погружен электроемкостной преобразователь, оказывает существенное влияние на результат технологического контроля погонной емкости кабеля. Изменение удельной электропроводности воды может быть следствием изменения ее солености, температуры или химического состава примесей. Предложен способ отстройки от влияния указанных факторов на результаты контроля, основанный на косвенном измерении удельной электропроводности и введении соответствующей поправки в функцию преобразования. Показано, что предложенный способ отстройки позволяет уменьшить погрешность измерения в несколько раз.
