FIELD TESTS OF TECHNOLOGICAL PROCESS OF THE OPERATION OF CELLULAR-DISK SOWING UNIT WITH THE CYLINDERS ON THE ELASTIC-DEFORMING RING

Laryushin N.P. 1 Kuvaytsev V.N. 1 Zagudaev S.D. 1 Shukov A.V. 1 Shumaev V.V. 1 Polikanov A.V. 1
1 FSBEE HPT «Penza state agricultural academy»
В статье приведено описание экспериментальной сеялки с ячеисто-дисковым высевающим аппаратом с полыми тонкостенными цилиндрами на упругодеформируемом кольце, а также приведены полевые исследования технологического процесса экспериментальной сеялки. Получены экспериментальные зависимости равномерности распределения семян в рядке от жесткости материала полых тонкостенных цилиндров на упругодеформируемом кольце, от скорости высевающего диска и от поступательной скорости движения агрегата, а также зависимость распределения семян по глубине от скорости движения агрегата. Производственные испытания проводились в сравнении базовой сеялки СО-4,2 с экспериментальной сеялкой с новыми ячеисто-дисковыми высевающими аппаратами с полыми тонкостенными цилиндрами на упругодеформируемом кольце. Как показали результаты испытаний, экспериментальная сеялка устойчиво выполняет процесс посева семян лука при соблюдении агротехнических требований.
The article deals with the description of experimental seeder with cellular-disk unit with empty thin-wall cylinders on the elastic-deforming ring. Also, field tests of technological processes with the experimental seeder have been conducted. The dependence of seeds uniformity distribution in a raw on hardness of the material of the thin-walls cylinders on the elastic-deforming ring, on the velocity of sowing disk and on linear velocity of motion of the aggregate has been experimentally stated. Also, the dependence of seeds distribution according to the depth on the velocity of the unit motion has been stated. The production tests were conducted in comparison of basic seeder СО-4,2 with the experimental seeder equipped by new cellular-disk sowing units with empty thin-walls cylinders on the elastic-deforming ring.According the results of tests experimental planter steadily performs the process of planting the seeds of onions at observance of agrotechnical requirements.
onion seeds
elastic-deforming ring
cylinders
seeder
sowing unit

Введение

Актуальной задачей для сельхозпроизводителей по-прежнему остается получение высоких урожаев с одновременным снижением затрат на производство продукции. В связи с этим при производстве лука является актуальной разработка высевающих аппаратов, позволяющих повысить равномерность распределения семян в рядке по глубине их заделки в почву.

В настоящее время для посева семян мелкосеменных культур, в том числе семян лука (чернушки) на репку, применяются сеялки с механическим и пневматическим приводом высевающих аппаратов. Однако высевающие аппараты этих сеялок осуществляют порционный высев семян, вследствие чего посевы получаются неравномерными – с загущением или разряжением растений в рядке. Это приводит к снижению урожайности [1, 2, 3].

Для устранения такого рода недостатков в Пензенской ГСХА была изготовлена экспериментальная сеялка на базе посевных секций сеялки типа ССТ-12В с разработанными ячеисто-дисковыми высевающими аппаратами с цилиндрами на упругодеформируемом кольце (рис. 1).

Рис. 1. Схема сеялки для высева семян лука: 1 – маркер; 2 – навесное устройство;

3 – механизм параллелограмный; 4 – колесо опорно-приводное;

5 – колесо опорное; 6 –рама; 7 и 11– редукторы; 8 – секция заднего ряда;

9 – прикатывающее колесо; 10 – шлейф; 12 – секция переднего ряда

Сеялка имеет сварную раму 6, состоящую из переднего и заднего брусьев. На переднем брусе шарнирно закреплены три высевающих секции 12 на расстоянии 30 см друг от друга, на заднем брусе закреплены еще две секции 8. Секции переднего и заднего рядов расположены относительно друг друга в шахматном порядке. Передача вращения на высевающие аппараты осуществляется от опорно-приводных колес 4, размещенных на заднем брусе сеялки. Высевающие диски переднего ряда секций приводятся во вращение цепной передачей от правого редуктора 7, а высевающие диски заднего ряда секций - цепной передачей от левого редуктора 11. Норма высева регулируется изменением передаточного числа цепных редукторов 7 и 11. Для обеспечения прямолинейности движения посевного агрегата и выдерживания одинаковых размеров стыковых междурядий сеялка оснащена двумя маркерами 1.

Высевающий аппарат содержит бункер, ролик-отражатель, вертикально установленный в корпусе ячеистый составной высевающий диск с боковыми кольцевыми проточками, в которых установлено сплошное упруго деформируемое кольцо, по центру наружной поверхности которого расположены полые, тонкостенные цилиндры, верхние основания которых представляют собой часть сферы, обращенной выпуклостью к оси вращения высевающего диска. Горизонтальная ось вращения ролика-отражателя лежит в плоскости, проходящей через ось вращения высевающего диска и отклоненной от вертикальной плоскости, проведенной через ось вращения высевающего диска на угол 20…30 градусов в направлении его вращения. Поверхность ролика-отражателя покрыта слоем эластичного фрикционного материала и касается наружной поверхности высевающего диска. Корпус имеет окно, начало и конец, которые находятся на линиях, одинаково удаленных от вертикальной плоскости, проходящей через ось вращения высевающего диска.

Лабораторно-полевые испытания сеялки с высевающим аппаратом с цилиндрами на упругодеформируемом кольце проводились согласно отраслевому стандарту ОСТ 10.5.1-2000 «Испытания сельскохозяйственной техники. Машины посевные. Методы оценки функциональных показателей» [4] на полях ИП КФХ Минеев А. В. Калачевского района Волгоградской области в 2012 году с целью обоснования возможности применения высевающего аппарата с цилиндрами на упругодеформируемом кольце, а также уточнения его конструктивных и режимных параметров в полевых условиях. В качестве семенного материала использовались семена лука чернушки «Халцедон» с нормой высева 12 кг/га.

Для посева был выбран ровный однородный участок, на котором в 3-х местах в дни проведения опытов на глубине 0–5, 5–10 и 10–15 см определялись влажность почвы и ее твердость общепринятыми способами по ГОСТ 28268-89 и ГОСТ 28168-89. Установлено, что средняя влажность в слое 0...5 см составляла 15,1 %, в слое 5...10 см – 21,9 %, а в слое 10...15 см – 25,3 %. При этом средняя твёрдость почвы в тех же слоях составляла 0,18, 0,47 и 0,95 МПа соответственно.

Почва была подготовлена под посев по сложившейся в хозяйстве технологии: после боронования и шлейфования была проведена комбинированная операция по внесению почвенных гербицидов и предпосевной обработке культиватором с прутковыми каточками. Глубина обработки почвы была принята равной глубине заделки семян. Почва на участке –среднесуглинистый чернозем.

Для сравнения, на экспериментальном участке проводили посев сеялкой СО – 4,2, тем же семенным материалом.

Для изучения влияния скорости посевного агрегата на равномерность распределения семян лука по длине рядка и глубине заделки скорость испытуемой сеялки изменялась в пределах от 4 до 9 км/ч. Фактическую (рабочую) скорость агрегата определяли по длине учетной делянки с учетом времени ее прохождения.

При определении оптимального значения жесткости материала полых тонкостенных цилиндров остальные факторы (скорость движения агрегата, окружная скорость высевающего диска) оставались постоянными, равными оптимальным значениям, полученными в результате проведения лабораторных исследований. При нахождении оптимального значения скорости движения агрегата и скорости высевающего диска постоянно оставались, соответственно такие параметры, как (с и Vд) и (с и Vс).

Результаты лабораторно-полевых исследований обрабатывались на ПЭВМ с помощью прикладной программы "STATISTIKAVersion 6.0" [5].

По результатам обработки полученных данных, строили графики зависимостей равномерности распределения семян лука в рядке от жесткости материала полых тонкостенных цилиндров, скорости движения агрегата, окружной скорости высевающего диска, скорости ролика [6].

Корреляционная связь между величиной показателя равномерности распределения семян лука в рядке (ν, %) и жесткости материала полых тонкостенных цилиндров упругодеформируемого кольца (с) выражается уравнением параболической функции:

ν = -70,98 с 2 + 245,6 с - 129,1 (1)

При этом индекс корреляции R²=0,98.

По полученным данным и уравнению (1) строим график зависимости между величиной показателя распределения семян в рядке (ν, %) и жесткости материала полых тонкостенных цилиндров упругодеформируемого кольца (с) (рис. 2).

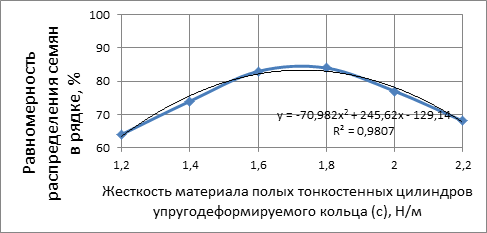

Рис. 2. Зависимость между величиной показателя распределения семян в рядке (ν, %) и жесткостью резинки (с)

На основании графической зависимости (рис. 2) между величиной показателя равномерности распределения семян в рядке (ν, %) и жесткости материала полых тонкостенных цилиндров упругодеформируемого кольца (с) можно сделать вывод, что при жёсткости резинки 1,6…1,8 Н/м равномерность распределения семян в рядке составит 83…84 %.

Корреляционная связь между равномерностью распределения семян в рядке (ν, %) и скоростью высевающего диска (Vд) выражается уравнением параболической функции:

ν(Vд) = -1408,Vд 2 + 851,2Vд - 42,46 (2)

при этом индекс корреляции R² = 0,994.

По полученным данным и уравнению (2), строим график зависимости между величиной показателя распределения семян в рядке (ν, %) и окружной скоростью высевающего диска (Vд) (рис. 3).

Рис. 3. Зависимость между величиной показателя распределения семян в рядке (ν, %) и окружной скоростью высевающего диска (Vд)

На основании графической зависимости (рис. 3) между величиной показателя равномерности распределения семян в рядке (ν, %) и окружной скоростью высевающего диска (Vд) можно сделать вывод, что при скорости высевающего диска 0,28…0,31 м/с равномерность распределения семян в рядке составит 86…87 %.

Корреляционная связь между равномерностью распределения семян в рядке (ν, %) и поступательной скоростью агрегата (Vд) выражается уравнением параболической функции:

ν(Vа) = -17,06 Vа 2 + 67,94 Vа + 18,49 (3)

при этом индекс корреляции R² = 0,994.

По полученным данным и уравнению (4) строим график зависимости между величиной показателя равномерности распределения семян в рядке (ν, %) и скоростью агрегата (рис. 4).

Рис. 4. Зависимость между величиной показателя распределения семян в рядке (ν, %) и поступательной скоростью агрегата (Vа)

На основании графической зависимости (рис. 4) между величиной показателя равномерности распределения семян в рядке (ν, %) и поступательной скоростью агрегата (Vа) можно сделать вывод, что при скорости агрегата 1,7…2,0 м/с равномерность распределения семян в рядке составит 84…86 %.

Корреляционная связь между равномерностью распределения семян по глубине (ν1, %) и поступательной скоростью агрегата (Vа) выражается уравнением параболической функции:

ν1 (Vс) = -23,41 Vа 2 + 78,96 Vа + 17,17 (4)

при этом индекс корреляции R² = 0,979.

По полученным данным и уравнению (4) строим график зависимости между величиной показателя равномерности распределения семян в рядке (ν1, %) и скоростью агрегата (рис. 5).

Рис. 5. Зависимость между величиной показателя распределения семян в рядке (ν1, %) и поступательной скоростью агрегата (Vа)

На основании графической зависимости (рис. 5) между величиной показателя равномерности распределения семян по глубине (ν1, %) и поступательной скоростью агрегата (Vа) можно сделать вывод, что при скорости агрегата 1,7…1.8 м/с равномерность распределения семян в рядке составит 84…85 %.

Как показывали полевые испытания, наилучшие значения равномерности распределения семян лука получили при скорости движения агрегата (Vа) до 6 км/ч. Большее значение приводит к нарушению технологического процесса высева семян.

Производственные испытания проводились в сравнении базовой сеялки СО-4,2 с экспериментальной сеялкой с новыми высевающими аппаратами. Как показали результаты этих испытаний, экспериментальная сеялка устойчиво выполняет технологический процесс посева семян лука в диапазоне скоростей до 6 км/ч. Отклонение от фактической нормы высева у сеялки СО-4,2 составило 13 %, а у экспериментальной – не более 2,9 %, что соответствует агротехническим требованиям к посевным машинам. Равномерность распределения семян в рядке у серийно выпускаемой сеялки СО-4,2 составляет 45 %, а у экспериментальной – 82 %.

Таким образом, в ходе проведения лабораторно-полевых исследований нами были подвержены результаты лабораторных исследований и определены основные качественные показатели работы сеялки сячеисто-дисковыми высевающими аппаратами с цилиндрами на упругодеформируемом кольце.

Применение экспериментальной сеялки с разработанными высевающими аппаратами для посева семян лука позволит получить прибавку урожая на 21 %.
